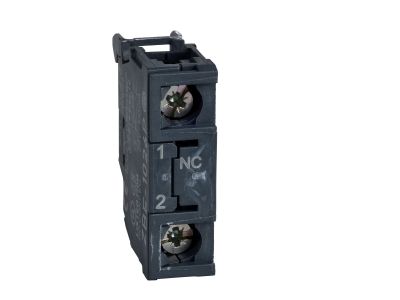

Blok styków pojedynczy dla głowicy Fi-22 1NC zaciski śrubowe | ZBE202 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pojedynczy Schneider Electric ZBE202 to uniwersalny element wyposażenia do głowic Fi-22, przeznaczony do montażu w jednostkach sterujących i sygnalizacyjnych serii Harmony XB4 oraz XB5. Wyposażony w jeden styk normalnie zamknięty (1NC) oraz zaciski śrubowe, zapewnia niezawodne połączenie w obwodach sterowania. Prąd znamionowy 6 A pozwala na bezpieczne przełączanie sygnałów w typowych aplikacjach przemysłowych, a solidna konstrukcja gwarantuje długą żywotność przy minimalnej konserwacji.

• Styk 1NC (normalnie zamknięty): umożliwia realizację funkcji bezpieczeństwa i detekcji stanu spoczynkowego w układach sterowania – styk przewodzi prąd w pozycji nieaktywnej, a rozłącza się po naciśnięciu głowicy.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów o przekroju dobranym do prądu 6 A, ułatwiając instalację i serwis w szafie sterowniczej.
• Stopień ochrony IP20: chroni operatora przed przypadkowym kontaktem z elementami pod napięciem, co jest standardem dla aparatury montowanej w rozdzielnicach.
• 6 milionów cykli łączeniowych przy obciążeniu 6 A: wysoka trwałość mechaniczna i elektryczna oznacza rzadsze przeglądy i wymiany – niższe koszty eksploatacji instalacji.
• Szeroki zakres temperatury pracy od -40°C do 70°C: umożliwia stosowanie bloku w różnych warunkach środowiskowych, od chłodni po hale produkcyjne.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami DIN oraz zaleceniami dla aparatury sterowniczej – bezpieczeństwo użytkowania potwierdzone certyfikacją IP20. Dokładne oznaczenia normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Blok styków ZBE202 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących w układach przemysłowych i budynkowych. Kompatybilność z szeroką gamą głowic i modułów serii Harmony XB4/XB5 czyni go elastycznym elementem systemu.

• Sterowanie pracą styczników i przekaźników – styk NC może pełnić funkcję wyłącznika bezpieczeństwa lub sygnalizacji stanu.
• Przekazywanie impulsów sterujących do sterowników PLC lub modułów wejść/wyjść.
• Sygnalizacja położenia przycisków w panelach operatorskich i tablicach synoptycznych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami czy siłownikami w rozdzielnicach piętrowych.

Wskazówki Montażowe

Montaż bloku styków ZBE202 oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Blok montuje się na głowicy Fi-22 zgodnie z instrukcją producenta; przewody podłączać do zacisków śrubowych z użyciem odpowiedniego momentu dokręcania (szczegóły w dokumentacji). Przekrój przewodów należy dobrać do prądu 6 A oraz warunków instalacji. Zaleca się stosowanie końcówek tulejkowych dla przewodów linkowych.

FAQ

• Czy blok styków ZBE202 ma podświetlenie LED? Nie, jest to blok styków mechanicznych bez elementów świecących. Podświetlenie można uzyskać poprzez zastosowanie oddzielnej głowicy z diodą LED w serii Harmony XB4.
• Jaki jest stopień ochrony tego bloku? Stopień ochrony wynosi IP20 – zabezpiecza przed dotykiem palców i ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani kurz; przeznaczony do montażu w szafach sterowniczych.
• Czy styk jest normalnie zamknięty (NC) i jaką funkcję pełni w praktyce? Tak, styk jest normalnie zamknięty – przewodzi prąd w stanie spoczynku. W typowej aplikacji służy np. do sygnalizacji, że głowica nie jest wciśnięta, lub jako element obwodu bezpieczeństwa, który przerywa obwód po aktywacji.
