Blok styków łącznika krańcowego 1NC 1NO wolne rozłącz przed załączeniem | XE2NP2151 Telemecanique Sensors

Opis i Kluczowe Cechy

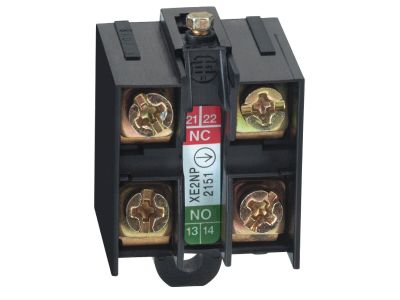

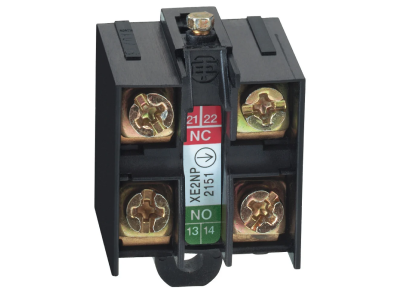

Blok styków XE2NP2151 od renomowanego producenta Telemecanique Sensors to wysokiej klasy komponent wymienny dedykowany do profesjonalnych łączników krańcowych z serii OsiSense XC. Urządzenie charakteryzuje się konfiguracją styków 1 NO (normalnie otwarty) + 1 NC (normalnie zamknięty), co pozwala na wszechstronne zastosowanie w układach sterowania i sygnalizacji. Kluczowym aspektem technicznym jest mechanizm działania wolnego (slow-break) z funkcją "rozłącz przed załączeniem" (break-before-make). Taka charakterystyka pracy gwarantuje, że obwód NC zostanie przerwany przed zamknięciem obwodu NO, co eliminuje ryzyko chwilowego zwarcia między dwoma różnymi potencjałami w trakcie przełączania.

• Kompatybilność: Blok jest w pełni kompatybilny z korpusami serii ZCD25, ZCKJ5, ZCKJ5D, ZCKL5, ZCKM5, ZCKS5 oraz ZCP25.
• Trwałość: Wykonanie w standardzie przemysłowym zapewnia długą żywotność mechaniczną i elektryczną nawet w trudnych warunkach eksploatacyjnych.
• Precyzja: Działanie wolne pozwala na dokładne odwzorowanie pozycji elementu sterującego w procesach o niskiej dynamice ruchu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Jako element składowy serii OsiSense XC, blok styków XE2NP2151 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do stosowania w przemysłowych aparaturach sterowniczych niskiego napięcia. Posiada on również certyfikację niezbędną do bezpiecznego użytkowania w maszynach wymagających deklaracji zgodności CE oraz spełnia standardy dotyczące ochrony środowiska i substancji niebezpiecznych (RoHS).

Zastosowanie

Blok styków XE2NP2151 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie wymagana jest niezawodna detekcja położenia elementów ruchomych. Jest idealnym rozwiązaniem dla:

• Systemów transportu bliskiego i przenośników taśmowych.
• Maszyn obróbczych i pras, gdzie precyzyjne zatrzymanie napędu jest kluczowe dla bezpieczeństwa procesu.
• Wind i dźwigów jako element krańcowy zabezpieczający przed przekroczeniem zakresu ruchu.
• Układów sterowania wymagających separacji sygnałów dzięki funkcji rozłącz przed załączeniem.

Wskazówki Montażowe

Podczas instalacji bloku styków XE2NP2151 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór korpusu: Przed montażem upewnij się, że korpus łącznika krańcowego (np. ZCKJ5 lub ZCP25) jest czysty i wolny od uszkodzeń mechanicznych.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju znamionowym, zapewniając stabilne połączenie elektryczne. Zaleca się użycie tulejek zaciskowych dla przewodów typu linka.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednim momentem, aby zapobiec poluzowaniu się styków pod wpływem wibracji maszyny, jednocześnie unikając zerwania gwintu.
• Testowanie: Po zamontowaniu bloku w korpusie, należy przeprowadzić test ciągłości obwodu, aby zweryfikować poprawność działania funkcji rozłącz przed załączeniem.

FAQ

1. Co oznacza funkcja "rozłącz przed załączeniem" w tym modelu?
Jest to mechanizm bezpieczeństwa, który zapewnia, że styk normalnie zamknięty (NC) otworzy się całkowicie, zanim styk normalnie otwarty (NO) zostanie zamknięty. Zapobiega to jednoczesnemu przewodzeniu obu obwodów podczas przełączania.

2. Czy blok XE2NP2151 pasuje do wszystkich łączników OsiSense XC?
Blok jest dedykowany do konkretnych korpusów w formacie standardowym, takich jak ZCD25, ZCKJ5, ZCKL5, ZCKM5, ZCKS5 i ZCP25. Przed zakupem należy zweryfikować oznaczenie posiadanego korpusu.

3. Czy styki są wymienialne samodzielnie?
Tak, blok styków XE2NP2151 jest elementem wymiennym, co pozwala na szybką regenerację łącznika krańcowego bez konieczności wymiany całej obudowy i głowicy napędowej.
