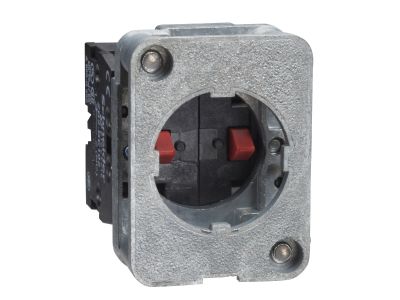

Blok styków Harmony XAC do montażu na podstawie z samoczynnym powrotem 2NC | XACS414 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych XACS414 z serii Harmony XAC przeznaczony do montażu na podstawie przycisków i przełączników. Wyposażony w dwa styki normalnie zamknięte (2NC) z samoczynnym powrotem, co zapewnia natychmiastowe przerwanie obwodu po zwolnieniu przycisku – kluczowe dla układów bezpieczeństwa i zatrzymania awaryjnego.

• 2 styki NC (normalnie zamknięte): w stanie spoczynku przewodzą prąd; po naciśnięciu rozwierają obwód, umożliwiając realizację funkcji STOP i innych układów z bezpiecznym przerwaniem.
• Samoczynny powrót: po ustaniu nacisku styki wracają do pozycji spoczynkowej (zamkniętej), eliminując ryzyko pozostania obwodu rozwartego.
• Montaż na podstawie: łatwa instalacja w modułowych przyciskach i przełącznikach z rodziny Harmony XAC (np. XACA, XACB).
• Kompaktowa konstrukcja: oszczędza miejsce w rozdzielnicy i pulpitach sterowniczych, zachowując pełną funkcjonalność.
• Bezpieczna separacja styków: zastosowanie podwójnej izolacji między obwodami – dodatkowa ochrona przed zwarciem.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dla łączników niskonapięciowych oraz posiada oznakowanie CE. Stosowanie w systemach bezpieczeństwa wymaga uwzględnienia całego układu sterowania i jego certyfikacji.

Zastosowanie

Blok styków XACS414 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne, szybkie i bezpieczne przerywanie obwodu sterującego.

• Realizacja przycisków STOP AWARYJNY w maszynach i liniach produkcyjnych.
• Sterowanie impulsowe przekaźników, styczników i wejść PLC (obwody NO/NC).
• Układy sygnalizacji i blokad – sygnalizacja stanu urządzenia poprzez rozwarcie styku.
• Automatyka budynkowa – przyciski z funkcją wyłączenia oświetlenia lub innych odbiorników.

Wskazówki Montażowe

Montaż i wymiana bloku styków powinny być wykonywane wyłącznie przez osoby z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio w obudowie podstawy serii XAC. Przekrój przewodów należy dobrać do prądu obwodu sterującego; zalecany moment dokręcania śrub zacisków zgodny z dokumentacją producenta.

FAQ

• Czy blok styków XACS414 jest podświetlany? Nie, jest to blok styków bez elementu podświetlającego. Do sygnalizacji optycznej należy stosować osobne oprawki LED lub lampki z serii XAC.
• Jaki jest stopień ochrony IP tego bloku? Stopień ochrony zależy od obudowy, w której jest zamontowany. Sam blok styków nie posiada własnej klasy IP – podczas montażu w puszce lub pulpicie należy uwzględnić jej szczelność.
• Czy styki są normalnie zamknięte (NC) czy normalnie otwarte (NO)? W modelu XACS414 występują dwa styki normalnie zamknięte (2NC). Oznacza to, że w stanie spoczynku obwód jest zamknięty, a po naciśnięciu przycisku otwiera się.
