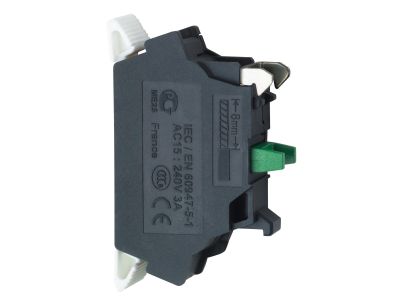

Blok styków 1NO Push-in Harmony XB4 (pakowane po 100 sztuk) | ZBE1015TQ Schneider Electric

Opis i Kluczowe Cechy

Blok styków ZBE1015TQ z serii Harmony XB4 firmy Schneider Electric to normalnie otwarty (NO) element przeznaczony do przycisków i przełączników wyboru XB4 oraz XB5. Wyposażony w zaciski typu push-in, umożliwia szybkie podłączenie przewodów bez użycia narzędzi. Stopień ochrony IP20 zabezpiecza przed przypadkowym dotknięciem części pod napięciem, a wytrzymałość 1 miliona cykli przy obciążeniu 6A gwarantuje długą żywotność. Produkt sprzedawany w opakowaniu po 100 sztuk.

• Zaciski push-in: Szybkie i bezinżynieryjne podłączenie przewodów – oszczędność czasu przy instalacji. Odporność na wibracje zwiększa niezawodność w aplikacjach przemysłowych.
• Styk normalnie otwarty 1NO: Idealny do realizacji obwodów sygnalizacji, sterowania i przekazywania impulsów do styczników, przekaźników lub PLC.
• Stopień ochrony IP20: Chroni operatora przed kontaktem z elementami pod napięciem, a jednocześnie umożliwia swobodny przepływ powietrza w rozdzielnicy.
• Wytrzymałość 1 000 000 cykli przy 6 A: Wysoka trwałość mechaniczna i elektryczna ogranicza konieczność wymiany i serwisowania.
• Opakowanie 100 sztuk: Ekonomiczne rozwiązanie dla instalatorów i serwisów – wygodne magazynowanie i szybka dostępność w projektach wymagających wielu punktów sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Stopień ochrony IP20 odpowiada normie IEC 60529. Brak szczegółowych numerów norm w dokumentacji – zalecamy weryfikację kompatybilności z konkretnymi wymaganiami instalacji.

Zastosowanie

Blok styków ZBE1015TQ sprawdza się w systemach sterowania, automatyce budynkowej oraz na liniach produkcyjnych. Dzięki kompaktowej budowie i prostemu montażowi może być używany w różnorodnych aplikacjach wymagających sygnalizacji stanu lub przekazywania sygnałów sterujących.

• Sterowanie lokalnymi odbiornikami (np. oświetleniem, wentylatorami) za pomocą przycisków monostabilnych.
• Generowanie impulsów do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Sygnalizacja położenia przełączników wyboru w panelach operatorskich.
• Automatyka budynkowa – realizacja obwodów przycisków schodowych, bram, rolet.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu. Blok styków mocuje się do przycisku lub przełącznika XB4/XB5 za pomocą fabrycznego zacisku – nie wymaga szyny DIN. Dokręcaj śruby zacisków push-in zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia (maks. 6 A dla trwałości 1 mln cykli). Upewnij się, że izolacja przewodów jest odpowiednio zdjęta, aby zapewnić prawidłowe działanie zacisku push-in.

FAQ

• Jaki typ styku posiada ten blok styków? Blok styków ZBE1015TQ ma jeden styk normalnie otwarty (1NO). Jest on domyślnie rozwarty i zamyka obwód po naciśnięciu przycisku lub przełączeniu wyboru.
• Jaki stopień ochrony zapewnia produkt? Deklarowany stopień ochrony to IP20. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią – dlatego montaż należy wykonać w suchym wnętrzu rozdzielnicy.
• Ile sztuk znajduje się w opakowaniu? Produkt pakowany jest po 100 sztuk. Opakowanie zbiorcze ułatwia magazynowanie i obniża koszt jednostkowy przy większych instalacjach.
