Blok styków 1NO, przyłącze śrubowe do montażu w obudowie, SIRIUS ACT | 3SU1400-2AA10-1BA0 Siemens

Opis i Kluczowe Cechy

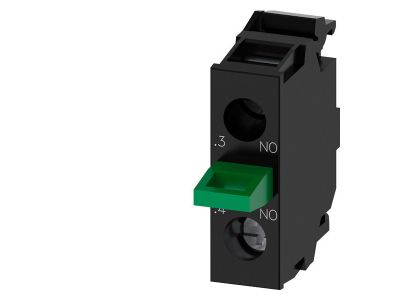

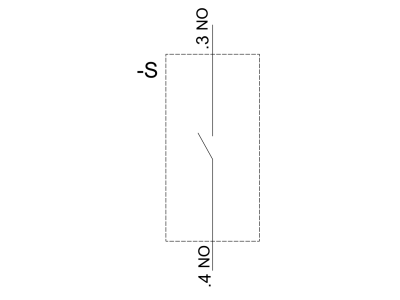

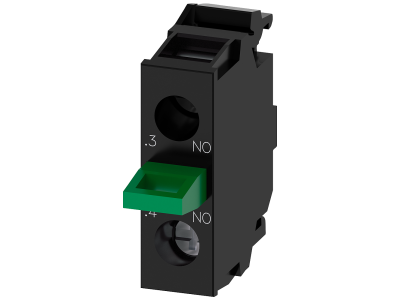

Blok styków Siemens SIRIUS ACT o numerze katalogowym 3SU1400-2AA10-1BA0 to zaawansowany komponent elektryczny zaprojektowany z myślą o najwyższej niezawodności w systemach sterowania i sygnalizacji. Wyposażony w jeden styk zwierny (1NO - Normally Open), moduł ten stanowi fundament nowoczesnych pulpitów sterowniczych. Dzięki zastosowaniu technologii przyłączy śrubowych, instalatorzy otrzymują gwarancję trwałego i odpornego na wstrząsy połączenia przewodów, co jest kluczowe w środowiskach przemysłowych narażonych na wibracje.

• Modułowa konstrukcja: Element systemu SIRIUS ACT pozwala na elastyczną konfigurację z różnymi przyciskami i lampkami sterowniczymi.
• Wysoka trwałość mechaniczna: Konstrukcja została zoptymalizowana pod kątem milionów cykli łączeniowych, co minimalizuje koszty serwisowe.
• Montaż w obudowie: Specjalna konstrukcja przeznaczona do montażu od tyłu (w dnie obudowy), co zapewnia optymalne wykorzystanie przestrzeni.
• Pewność styku: Zastosowane materiały przewodzące gwarantują niską rezystancję przejścia, co przekłada się na stabilną pracę układów sterowania niskonapięciowego.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest standardem dla marki Siemens. Blok styków jest zgodny z normą IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach sterowniczych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne, w tym do Ameryki Północnej. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Blok styków 3SU1400-2AA10-1BA0 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie maszyn: Jako element wykonawczy w układach start/stop oraz w obwodach logicznych maszyn produkcyjnych.
• Prefabrykacji szaf sterowniczych: Idealny do montażu w dedykowanych obudowach sterowniczych SIRIUS ACT montowanych bezpośrednio przy maszynie.
• Automatyce procesowej: Wykorzystywany w pulpitach operatorskich do przesyłania sygnałów do sterowników PLC.
• Infrastrukturze budynkowej: W systemach sterowania oświetleniem, wentylacją czy bramami przemysłowymi.

Wskazówki Montażowe

Montaż bloku styków jest intuicyjny, jednak wymaga zachowania standardów inżynieryjnych. Moduł należy zatrzasnąć w odpowiednim gnieździe obudowy SIRIUS ACT. Przyłącza śrubowe wymagają użycia wkrętaka o odpowiednim profilu, aby zapewnić optymalny moment dokręcania, co zapobiega luzowaniu się przewodów w czasie eksploatacji. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych (linek), co zwiększa powierzchnię styku i chroni miedziane żyły przed uszkodzeniem mechanicznym przez śrubę dociskową.

FAQ

• Czy ten blok styków można zamontować bezpośrednio na uchwycie za płytą czołową? Ten konkretny model jest przeznaczony do montażu w obudowie (montaż tylny). Do montażu na uchwycie (płyta czołowa) należy wybrać wersję dedykowaną do montażu przedniego.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski są przystosowane do przewodów sztywnych oraz giętkich z tulejkami, zapewniając uniwersalność w doborze okablowania.
• Czy system SIRIUS ACT jest kompatybilny ze starszymi seriami 3SB3? SIRIUS ACT to nowa generacja produktów. Choć funkcjonalnie pełnią te same role, posiadają inne wymiary montażowe i systemy mocowania, co należy uwzględnić przy modernizacji starych układów.
