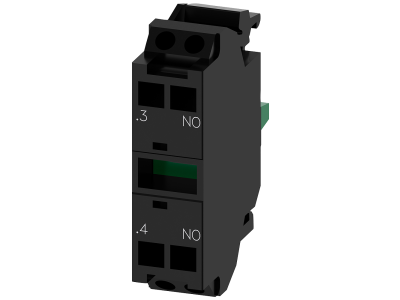

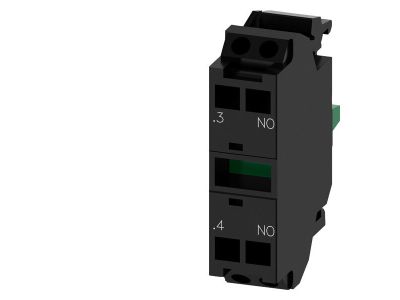

Blok styków 1NO, przyłącze sprężynowe do montażu tablicowego, SIRIUS ACT | 3SU1400-1AA10-3BA0 Siemens

Opis i Kluczowe Cechy

Blok styków 3SU1400-1AA10-3BA0 z serii SIRIUS ACT to zaawansowany komponent elektryczny zaprojektowany przez firmę Siemens z myślą o najwyższej niezawodności w systemach sterowania. Wyposażony w jeden styk zwierny (1NO - Normally Open), moduł ten stanowi fundament nowoczesnych pulpitów sterowniczych. Kluczowym wyróżnikiem produktu jest zastosowanie innowacyjnego przyłącza sprężynowego (spring-type terminal), które gwarantuje trwałe i odporne na wibracje połączenie przewodów bez konieczności okresowego dokręcania śrub. System SIRIUS ACT charakteryzuje się modułową konstrukcją, co pozwala na elastyczną konfigurację z elementami wykonawczymi i sygnalizacyjnymi, zapewniając jednocześnie szybki i intuicyjny montaż zatrzaskowy.

• Styk 1NO: Zapewnia precyzyjne zamykanie obwodu w momencie aktywacji elementu sterowniczego.
• Przyłącze sprężynowe: Skraca czas instalacji i eliminuje ryzyko poluzowania się przewodów pod wpływem drgań maszynowych.
• Modułowość: Pełna kompatybilność z uchwytami i przyciskami z rodziny SIRIUS ACT.
• Trwałość mechaniczna: Konstrukcja przystosowana do intensywnej eksploatacji w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla globalnych projektów inżynieryjnych. Blok styków spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki wysokiej jakości wykonania, komponent ten posiada certyfikację CE oraz spełnia standardy bezpieczeństwa wymagane w Unii Europejskiej, co jest kluczowe dla integratorów systemów budujących maszyny na rynki zagraniczne.

Zastosowanie

Blok styków SIRIUS ACT znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn (OEM), prefabrykacji szaf sterowniczych oraz w systemach automatyki procesowej. Jest idealnym rozwiązaniem do:

• Pulpitów sterowniczych maszyn produkcyjnych i obrabiarek CNC.
• Systemów transportu wewnętrznego i linii montażowych.
• Rozdzielnic niskiego napięcia wymagających niezawodnej sygnalizacji stanu.
• Aplikacji w przemyśle ciężkim, gdzie występują drgania i wibracje (dzięki zaciskom sprężynowym).

Wskazówki Montażowe

Montaż bloku styków 3SU1400-1AA10-3BA0 jest szybki i nie wymaga specjalistycznych narzędzi. Moduł montowany jest od tyłu płyty czołowej na dedykowanym uchwycie (holderze). Podczas instalacji należy zwrócić uwagę na prawidłowe wprowadzenie odizolowanego przewodu do zacisku sprężynowego – mechanizm automatycznie dociska żyłę, zapewniając optymalny styk elektryczny. Dzięki kompaktowej budowie, możliwe jest gęste upakowanie modułów na panelu, co pozwala na optymalizację miejsca w obudowie. Przed montażem należy upewnić się, że element wykonawczy (przycisk/lampka) jest poprawnie osadzony w otworze montażowym o standardowej średnicy 22,5 mm.

FAQ

1. Czy przyłącze sprężynowe wymaga użycia tulejek kablowych?
Choć przyłącza sprężynowe akceptują przewody typu linka bez tulejek, zaleca się stosowanie tulejek izolowanych dla zapewnienia najwyższej estetyki i trwałości połączenia w warunkach przemysłowych.

2. Czy ten blok styków można łączyć z innymi modułami?
Tak, system SIRIUS ACT pozwala na piętrowanie lub montaż obok siebie wielu bloków styków na jednym uchwycie, co umożliwia realizację złożonych funkcji logicznych i sterowniczych.

3. Czy produkt jest odporny na wibracje?
Tak, technologia sprężynowa Siemens została zaprojektowana specjalnie z myślą o eliminacji problemu luzowania się styków w środowiskach o wysokim poziomie drgań, co jest przewagą nad tradycyjnymi zaciskami śrubowymi.
