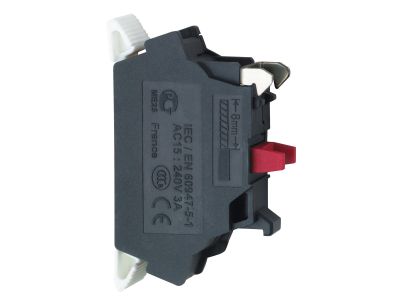

Blok styków 1NC Push-in Harmony XB4 (pakowane po 100 sztuk) | ZBE1025TQ Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych 1NC (jeden styk normalnie zamknięty) z serii Harmony XB4, oznaczony symbolem ZBE1025TQ, wyposażony w innowacyjne zaciski Push-in. Rozwiązanie przeznaczone do szybkiego i pewnego okablowania – montaż bez użycia narzędzi skraca czas instalacji i eliminuje ryzyko poluzowania połączeń. Produkt pakowany w opakowania zbiorcze po 100 sztuk, co zapewnia wygodę przy większych projektach lub uzupełnianiu zapasów magazynowych.

• Styk 1NC (normalnie zamknięty): Zapewnia bezpieczną pracę w obwodach, gdzie wymagane jest przerwanie sygnału w stanie bezruchu – idealny do realizacji funkcji zatrzymania awaryjnego lub sygnalizacji stanu alarmowego.
• Zaciski Push-in: Umożliwiają szybkie podłączanie sztywnych przewodów bez użycia śrubokręta, skracając czas instalacji i minimalizując ryzyko błędów montażowych.
• Kompatybilność z serią Harmony XB4: Pasuje do przycisków, przełączników i modułów sterujących z rodziny XB4, zapewniając łatwą rozbudowę systemu sterowania.
• Pakowanie po 100 sztuk: Oszczędność czasu i kosztów przy zakupie hurtowym – jeden numer katalogowy pokrywa potrzeby większej liczby stanowisk lub projektów.
• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń w rozdzielnicy, ułatwiając aranżację wewnętrzną i wentylację.

Zgodność z Normami

Blok styków spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do montażu w instalacjach spełniających wymogi niskonapięciowe.

Zastosowanie

Blok styków ZBE1025TQ znajduje zastosowanie w układach sterowania maszynami i instalacjach automatyki budynkowej. Dzięki stykowi NC doskonale sprawdza się w obwodach bezpieczeństwa i sygnalizacji.

• Realizacja funkcji zatrzymania awaryjnego (estop) w panelach sterowniczych – styk NC przerywa obwód w przypadku zwolnienia przycisku.
• Podawanie sygnałów do styczników, przekaźników lub modułów PLC w celu monitorowania stanu pracy urządzeń.
• Sygnalizacja stanu alarmowego w systemach bezpieczeństwa (np. brak napięcia, otwarcie drzwi).
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub wentylacją z wykorzystaniem łączników szeregowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Blok styków przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośredniego wpięcia w moduły serii XB4. Podczas podłączania przewodów stosuj się do momentu dokręcania (jeśli dotyczy) oraz przekroju przewodów określonych w dokumentacji producenta. Zaciski Push-in akceptują przewody sztywne o odpowiednim przekroju – nie używaj siły, aby nie uszkodzić mechanizmu.

FAQ

• Czy styk jest normalnie zamknięty (NC)? Tak, blok wyposażony jest w jeden styk normalnie zamknięty (1NC). W stanie spoczynku obwód jest zamknięty, a otwiera się po naciśnięciu przycisku lub zadziałaniu elementu sterującego.
• Jaki typ zacisków zastosowano? Zastosowano zaciski Push-in, które umożliwiają szybkie podłączenie przewodu sztywnego bez użycia narzędzi. Wystarczy wsunąć odizolowany koniec przewodu do gniazda – zatrzaśnięcie zapewnia pewny kontakt.
• Czy produkt jest kompatybilny z przyciskami Harmony XB4 innych producentów? Blok przeznaczony jest wyłącznie do współpracy z elementami serii Harmony XB4 (oryginalne produkty Schneider Electric). Gwarantuje to poprawne działanie oraz zgodność mechaniczną i elektryczną.
