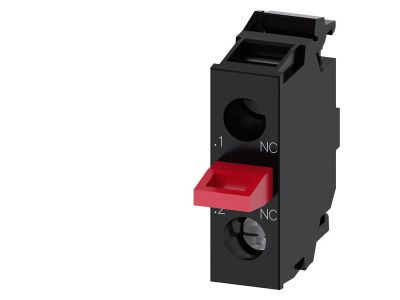

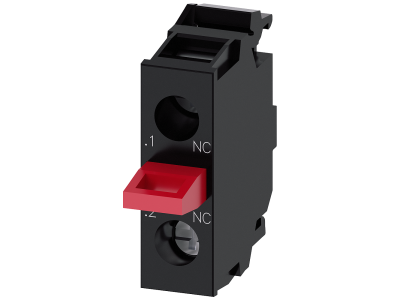

Blok styków 1NC, przyłącze śrubowe do montażu w obudowie, SIRIUS ACT | 3SU1400-2AA10-1CA0 Siemens

Opis i Kluczowe Cechy

Blok styków pomocniczych Siemens o numerze katalogowym 3SU1400-2AA10-1CA0 to kluczowy element modułowego systemu sterowania i sygnalizacji SIRIUS ACT. Urządzenie zostało zaprojektowane z myślą o najwyższej niezawodności w wymagających środowiskach przemysłowych. Wyposażone w jeden styk rozwierny (1NC - Normally Closed), umożliwia precyzyjne przerywanie obwodów sterowniczych w momencie aktywacji elementu wykonawczego. Zastosowanie przyłącza śrubowego gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, co jest kluczowe w aplikacjach narażonych na wibracje maszynowe.

• Modułowa konstrukcja: System SIRIUS ACT pozwala na elastyczną konfigurację i łatwą rozbudowę paneli sterowniczych.
• Trwałość mechaniczna: Wysoka jakość materiałów użytych przez firmę Siemens zapewnia długą żywotność styku nawet przy dużej częstotliwości przełączeń.
• Montaż w obudowie: Specjalna konstrukcja przeznaczona do montażu od tyłu (w dnie obudowy), co optymalizuje przestrzeń wewnątrz kaset sterowniczych.
• Pewność styku: Mechanizm stykowy został zoptymalizowany pod kątem niskich rezystancji przejścia, co przekłada się na stabilną pracę układów automatyki.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest standardem dla linii SIRIUS ACT. Blok styków jest zgodny z normą IEC/EN 60947-5-1, co potwierdza jego zdolność do pracy w obwodach sterowniczych i pomocniczych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne, w tym do Ameryki Północnej. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Blok styków 1NC znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz pulpitów operatorskich. Jest idealnym rozwiązaniem dla:

• Układów zatrzymania awaryjnego (E-STOP) jako element rozłączający zasilanie.
• Systemów sygnalizacji stanu pracy maszyn i linii produkcyjnych.
• Przemysłu ciężkiego, gdzie wymagana jest wysoka odporność na trudne warunki pracy.
• Kaset sterowniczych montowanych bezpośrednio na maszynach dzięki dedykowanemu montażowi w obudowie.

Wskazówki Montażowe

Montaż bloku styków 3SU1400-2AA10-1CA0 jest intuicyjny i szybki dzięki systemowi zatrzaskowemu SIRIUS ACT. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby zapewnić optymalny styk elektryczny i zapobiec przegrzewaniu się połączenia.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych, co zwiększa trwałość połączenia śrubowego.
• Pozycjonowanie: Blok należy zamontować w dedykowanym gnieździe w dnie obudowy SIRIUS ACT, upewniając się, że zatrzask został poprawnie zablokowany.

FAQ

1. Czy ten blok styków można zamontować bezpośrednio na uchwycie za przyciskiem?
Nie, ten konkretny model (3SU1400-2AA10-1CA0) jest przeznaczony do montażu w obudowie (montaż tylny/podłogowy). Do montażu na uchwycie za płytą czołową należy wybrać wersję do montażu na płycie czołowej.

2. Jakie przewody można podłączyć do zacisków śrubowych?
Zaciski śrubowe obsługują zarówno przewody sztywne (drut), jak i elastyczne (linka). Przekrój znamionowy powinien być dobrany zgodnie ze specyfikacją prądową obwodu sterowniczego.

3. Czy styk 1NC posiada funkcję wymuszonego rozwarcia?
Tak, bloki styków NC w systemie SIRIUS ACT są projektowane z myślą o funkcjach bezpieczeństwa, co obejmuje mechanizm wymuszonego rozwarcia zgodny z normami bezpieczeństwa maszynowego.
