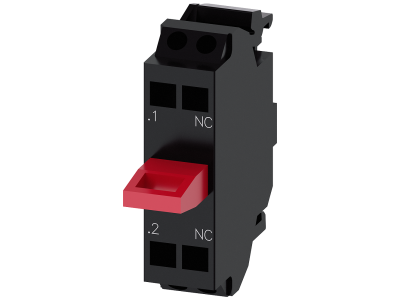

Blok styków 1NC, przyłącze sprężynowe do montażu w obudowie, SIRIUS ACT | 3SU1400-2AA10-3CA0 Siemens

Opis i Kluczowe Cechy

Blok styków SIRIUS ACT o numerze katalogowym 3SU1400-2AA10-3CA0 to zaawansowany komponent modułowego systemu sterowania i sygnalizacji marki Siemens. Wyposażony w jeden styk pomocniczy rozwierny (1NC - Normally Closed), element ten stanowi fundament niezawodnych układów bezpieczeństwa i sterowania procesami przemysłowymi. Kluczową innowacją jest zastosowanie przyłącza sprężynowego (spring-type terminal), które gwarantuje trwałe i odporne na wibracje połączenie elektryczne bez konieczności okresowego dociągania śrub. System SIRIUS ACT charakteryzuje się wyjątkową wytrzymałością mechaniczną oraz nowoczesnym designem, co pozwala na budowę pulpitów sterowniczych najwyższej klasy.

• Konfiguracja styków: 1NC (rozwierny) zapewniający pewne rozłączenie obwodu.
• Technologia przyłączeniowa: Zaciski sprężynowe przyspieszające montaż i eliminujące błędy ludzkie przy dokręcaniu.
• Modułowość: Pełna kompatybilność z uchwytami i elementami wykonawczymi serii SIRIUS ACT.
• Trwałość: Wysoka odporność na trudne warunki środowiskowe panujące w halach produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla aparatury łączeniowej firmy Siemens. Spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatów sterowniczych i elementów przełączających. Dzięki temu blok styków może być stosowany w aplikacjach wymagających wysokiego poziomu niezawodności oraz w obwodach bezpieczeństwa, gdzie kluczowe jest wymuszone rozłączanie styków. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego eksport na rynki globalne.

Zastosowanie

Blok styków 3SU1400-2AA10-3CA0 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej i przemysłowej. Jest idealnym rozwiązaniem do:

• Budowy pulpitów sterowniczych w maszynach CNC i liniach produkcyjnych.
• Systemów zatrzymania awaryjnego (E-Stop) przy współpracy z odpowiednimi grzybkami bezpieczeństwa.
• Szaf sterowniczych, gdzie wymagany jest montaż bloków funkcyjnych w obudowach (montaż tylny).
• Aplikacji narażonych na drgania, takich jak systemy transportowe czy maszyny budowlane, dzięki zaciskom sprężynowym.

Wskazówki Montażowe

Montaż bloku styków jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do zwolnienia sprężyny zacisku. Element jest przeznaczony do montażu w obudowie (floor mounting), co oznacza, że zatrzaskuje się go w dolnej części obudowy przycisków SIRIUS ACT. Podczas instalacji należy zwrócić uwagę na prawidłowe odizolowanie przewodów (zalecana długość odizolowania zgodna z dokumentacją techniczną). Przyłącze sprężynowe automatycznie dostosowuje siłę docisku do przekroju przewodu, co zapewnia optymalny styk elektryczny i minimalizuje rezystancję przejścia.

FAQ

• Czy ten blok styków można zamontować bezpośrednio na uchwycie za przyciskiem? Ten konkretny model (3SU1400-2AA10-3CA0) jest przeznaczony do montażu w obudowie. Do montażu na uchwycie (front plate mounting) należy wybrać odpowiednią wersję dedykowaną do montażu przedniego.
• Jakie przewody można stosować z przyłączem sprężynowym? Można stosować zarówno przewody sztywne (drut), jak i elastyczne (linka) z tulejkami lub bez, zachowując dopuszczalne zakresy przekrojów poprzecznych.
• Czy styk NC posiada funkcję wymuszonego rozwarcia? Tak, bloki styków NC w systemie SIRIUS ACT są projektowane z myślą o funkcjach bezpieczeństwa i posiadają mechanizm wymuszonego otwarcia zgodnie z normami bezpieczeństwa maszynowego.
