Blok styków 1NC Monitorowany Przyłącze śrubowe Do montażu tablicowego, SIRIUS ACT | 3SU1400-1AA10-1HA0 Siemens

Alternatywny kod produktu: 3SU14001AA101HA0

Opis i Kluczowe Cechy

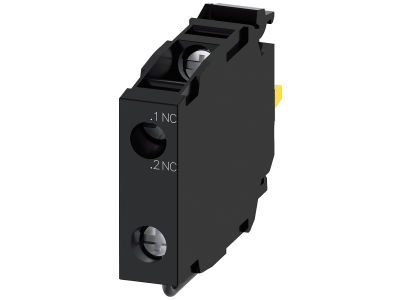

Blok styków Siemens SIRIUS ACT, symbol 3SU1400-1AA10-1HA0, to element pomocniczy z jednym stylem normalnie zamkniętym (1NC) w wersji monitorowanej, przeznaczony do montażu tablicowego. Wyposażony w przyłącze śrubowe, zapewnia pewne i trwałe połączenie przewodów. Dzięki innowacyjnej koncepcji łączenia urządzeń serii SIRIUS ACT montaż można wykonać jedną ręką bez użycia specjalnych narzędzi, a zintegrowane 100‑procentowe zabezpieczenie przed przekręceniem eliminuje potrzebę stosowania otworów z rowkami.

• Styk 1NC monitorowany: sygnalizuje stan przełącznika w obwodach pomocniczych, umożliwiając diagnostykę i kontrolę pracy urządzeń.
• Przyłącze śrubowe: gwarantuje pewny i niskorezystancyjny styk elektryczny, łatwy w instalacji bez specjalistycznych narzędzi.
• Montaż tablicowy: dedykowany do paneli sterowniczych, pulpitów operatorskich i szaf sterowniczych – oszczędność miejsca i elastyczność aranżacji.
• Wysoka odporność na czynniki zewnętrzne: kurz, oleje oraz agresywne zasady nie zakłócają eksploatacji, co czyni produkt odpowiednim do pracy w ciężkim przemyśle i na zewnątrz pomieszczeń.
• Możliwość czyszczenia myjkami wysokociśnieniowymi: ułatwia utrzymanie czystości i higieny w wymagających środowiskach produkcyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Seria SIRIUS ACT dysponuje dopuszczeniami produktowymi uznawanymi na całym świecie, co potwierdza jej niezawodność w aplikacjach przemysłowych i komercyjnych.

Zastosowanie

Blok styków 3SU1400-1AA10-1HA0 znajduje zastosowanie w układach sterowania i sygnalizacji, jako element pomocniczy w stycznikach, przekaźnikach, przyciskach i przełącznikach serii SIRIUS ACT. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących systemów.

• Sterowanie odbiornikami w szafach sterowniczych – przekazywanie sygnałów przełączania do układów wykonawczych.
• Impulsy do styczników i przekaźników – realizacja sekwencji załączania/wyłączania w automatyce procesowej.
• Sygnalizacja stanu pracy maszyn i urządzeń – monitorowanie położenia elementów sterujących i informowanie operatorów.
• Automatyka budynkowa – sterowanie oświetleniem, roletami i systemami HVAC w obiektach komercyjnych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Blok styków przeznaczony jest do montażu tablicowego – osadź go w wyciętym otworze w płycie czołowej panelu. Zintegrowane zabezpieczenie przed przekręceniem utrzymuje prawidłową pozycję bez konieczności stosowania dodatkowych mocowań. Przekrój przewodów oraz moment dokręcania śrub dobierz zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę spodziewane obciążenie prądowe.

FAQ

• Co oznacza „styk monitorowany” w tym bloku styków? Styk monitorowany to styk pomocniczy, który zmienia swój stan (w tym przypadku rozwieranie styku NC) w zależności od położenia elementu sterującego (np. przycisku lub przełącznika). Służy do sygnalizacji i diagnostyki w układach automatyki.
• Czy ten blok styków można montować na szynie DIN? Nie, produkt jest przeznaczony wyłącznie do montażu tablicowego (w otworze w płycie panelu). Nie jest przystosowany do mocowania na szynie TH35.
• Jaki jest stopień ochrony IP tego bloku styków? Producent nie podaje konkretnej wartości IP dla samego bloku styków. Dla całej serii SIRIUS ACT deklarowany jest stały wysoki stopień ochrony, jednak szczegółowe dane należy sprawdzić w dokumentacji technicznej konkretnej konfiguracji (połączenie z obudową przycisku/wskaźnika).
