Blok różnicowoprądowy, 4-biegunowy, typ A, In: 40 A, 30 mA, Un AC: 400 V, do 5SL4 | 5SM2343-6 Siemens

Alternatywny kod produktu: 5SM23436

Opis i Kluczowe Cechy

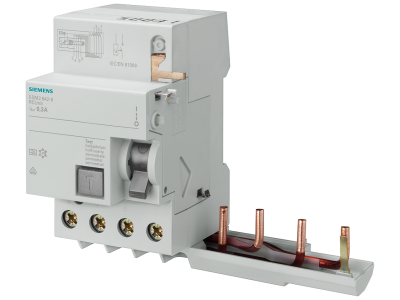

Blok różnicowoprądowy Siemens SENTRON 5SM2, 5SM2343-6, to 4-biegunowe urządzenie typu A o prądzie znamionowym 40 A i czułości 30 mA, przeznaczone do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL4. Umożliwia szybki i beznarzędziowy montaż w rozdzielnicach modułowych, zapewniając skuteczną ochronę osób przed porażeniem oraz ochronę przeciwpożarową i sieci.

• Prąd znamionowy różnicowy 30 mA: gwarantuje ochronę ludzi w przypadku bezpośredniego dotknięcia części czynnych – próg zadziałania zgodny z wymogami bezpieczeństwa w instalacjach niskiego napięcia.
• Typ A: wykrywa prądy różnicowe stałe i zmienne, co jest kluczowe w obwodach zasilających urządzenia elektroniczne (np. prostowniki, przetwornice).
• Prąd znamionowy In 40 A: umożliwia stosowanie w obwodach o znacznym obciążeniu – praca bez ryzyka przegrzania styków przy jednoczesnym zachowaniu selektywności.
• Napięcie znamionowe Un AC 400 V: dedykowany do sieci trójfazowych 3/N/PE 400 V, typowych dla instalacji przemysłowych i komercyjnych.
• Montaż bez narzędzi z wyłącznikami 5SL4: połączenie mechaniczne i elektryczne odbywa się przez proste zatrzaśnięcie – skrócenie czasu instalacji i eliminacja ryzyka błędnego okablowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu różnicowoprądowego (IEC/EN 61008-1, IEC/EN 60947-2) oraz posiada oznaczenie CE. Konstrukcja gwarantuje zgodność z wytycznymi ochrony przeciwporażeniowej i przeciwpożarowej obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Blok różnicowoprądowy Siemens 5SM2343-6 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona ludzi i mienia w obwodach z wyłącznikami nadmiarowo-prądowymi serii 5SL4. Idealnie sprawdza się w:

• Ochronie obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych – czułość 30 mA minimalizuje ryzyko porażenia.
• Zabezpieczeniu obwodów z odbiornikami generującymi wyższe harmoniczne (typu A) – np. komputery, falowniki, ładowarki.
• Ochronie przeciwpożarowej w obwodach, gdzie może wystąpić prąd różnicowy spowodowany uszkodzeniem izolacji.
• Systemach automatyki budynkowej, w których wymagana jest selektywność i szybkie wyłączenie w przypadku doziemienia.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Blok należy zamontować na szynie TH35 (DIN) w rozdzielnicy modułowej. Połączenie z wyłącznikiem nadmiarowo-prądowym 5SL4 wykonuje się poprzez zatrzaśnięcie – nie jest wymagane użycie narzędzi. Do zacisków przyłączeniowych doprowadź przewody o przekroju dobranym do prądu znamionowego (40 A) zgodnie z normami instalacyjnymi. Moment dokręcania śrub określony jest w dokumentacji technicznej producenta – stosuj się do niego, aby zapewnić prawidłowy styk.

FAQ

• Czy blok 5SM2343-6 można łączyć z dowolnym wyłącznikiem nadmiarowo-prądowym? Nie, jest przeznaczony wyłącznie do współpracy z wyłącznikami serii 5SL4 (Siemens). Połączenie odbywa się bez narzędzi poprzez zintegrowany system zatrzasków.
• Jaki jest stopień ochrony (IP) tego bloku? Producent nie podaje konkretnej wartości, jednak standardowo aparatura modułowa montowana w rozdzielnicy zamkniętej ma stopień ochrony IP20 (ochrona przed dostępem palcem). Szczegółowe informacje znajdziesz w dokumentacji technicznej.
• Dlaczego wybrano typ A, a nie AC? Typ A wykrywa zarówno prądy różnicowe przemienne, jak i stałe (pulsujące), co jest niezbędne w obwodach z prostownikami i przekształtnikami. Zapewnia to wyższy poziom ochrony w nowoczesnych instalacjach.
