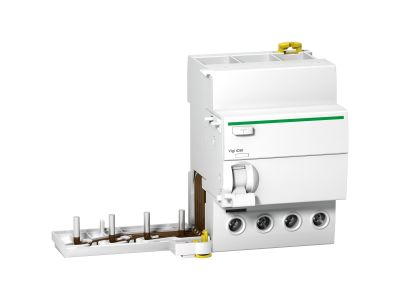

Blok różnicowo-prądowy VIGI IC60 63A 300mA A 4P, Acti 9 | A9W24463 Schneider Electric

Opis i Kluczowe Cechy

Blok różnicowo-prądowy VIGI IC60 o symbolu A9W24463 (gama Acti 9) to dodatkowe urządzenie ochronne przeznaczone do współpracy z wyłącznikami nadprądowymi serii iC60. Aparat 4-biegunowy o prądzie znamionowym 63 A i czułości 300 mA typu A zapewnia skuteczną ochronę przeciwporażeniową oraz pożarową w instalacjach prądu przemiennego 400 V. Kompaktowa konstrukcja modułowa ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu, minimalizacja ryzyka przeciążenia styków wewnętrznych.
• Czułość różnicowa 300 mA typ A: wykrywanie prądów upływu sinusoidalnych i pulsujących stałych, zapewniając ochronę przed porażeniem i pożarem.
• Napięcie znamionowe 400 V AC (50/60 Hz): przeznaczony do sieci trójfazowych, zgodny z typowymi instalacjami niskiego napięcia.
• Konstrukcja 4-biegunowa (4P): rozłącza wszystkie fazy i przewód neutralny, zapewniając kompletną ochronę w układzie TN-S, TN-C-S.
• Kompatybilność z wyłącznikami iC60: łatwe łączenie w rozdzielnicy bez dodatkowych przewodów, oszczędność miejsca i czasu montażu.

Zgodność z Normami

Blok VIGI IC60 spełnia wymagania norm EN 61009-1 oraz IEC 61009-1, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych. Posiada oznaczenie CE, gwarantujące zgodność z europejskimi dyrektywami.

Zastosowanie

Urządzenie dedykowane do ochrony przed skutkami prądów upływu w instalacjach elektrycznych. Znajduje zastosowanie w obiektach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest selektywna ochrona różnicowoprądowa.

• Ochrona przed porażeniem w obwodach gniazd wtyczkowych i odbiorników ogólnego przeznaczenia.
• Ochrona pożarowa w instalacjach o dużym ryzyku wystąpienia prądów upływu (np. systemy grzewcze, oświetlenie LED).
• Współpraca z wyłącznikami nadprądowymi iC60 w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w sieciach trójfazowych z przewodem neutralnym (TN-C-S, TN-S) do 63 A.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj zaciski zgodnie z dokumentacją producenta – nie przekraczaj zalecanego momentu dokręcania. Przekrój przewodów dobierz do prądu znamionowego 63 A oraz warunków zwarciowych instalacji.

FAQ

• Jaka jest czułość różnicowa tego bloku? Czułość wynosi 300 mA, co odpowiada ochronie przeciwpożarowej oraz podstawowej ochronie przeciwporażeniowej w obwodach trójfazowych.
• Co oznacza typ A bloku różnicowo-prądowego? Typ A wykrywa prądy upływu sinusoidalne (AC) oraz pulsujące stałe (DC), co zapewnia skuteczną ochronę w przypadku nowoczesnych odbiorników z elektroniką (np. falowniki, ładowarki).
• Czy blok VIGI IC60 można łączyć z dowolnym wyłącznikiem nadprądowym iC60? Tak, jest zaprojektowany do bezpośredniego montażu na wyłączniku iC60 z tej samej gamy Acti 9, tworząc zintegrowany układ różnicowo-nadprądowy.
