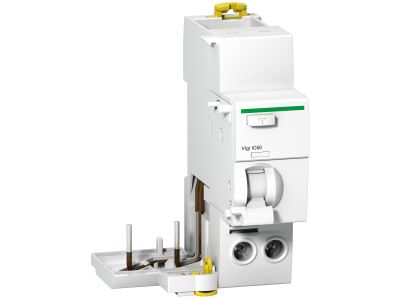

Blok różnicowo-prądowy VIGI IC60 25A 30mA AC 2P, Acti 9 | A9W11225 Schneider Electric

Opis i Kluczowe Cechy

Blok różnicowoprądowy Vigi iC60 o numerze katalogowym A9W11225 to zaawansowany komponent z renomowanej serii Acti 9 od Schneider Electric. Urządzenie zostało zaprojektowane jako dodatkowy moduł różnicowoprądowy, który po zintegrowaniu z wyłącznikiem nadprądowym iC60 tworzy pełnowartościowe zabezpieczenie kombinowane. Prąd znamionowy wynoszący 25 A pozwala na bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapewniając ciągłość zasilania przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa.

• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 30 mA gwarantuje wysoką czułość, co jest kluczowe dla ochrony przeciwporażeniowej przy dotyku bezpośrednim.
• Typ AC: Urządzenie jest dedykowane do wykrywania sinusoidalnych prądów upływu, co czyni je idealnym rozwiązaniem dla standardowych instalacji prądu przemiennego.
• Konfiguracja 2-biegunowa: Przystosowany do pracy w sieciach jednofazowych, zapewniając pełną ochronę toru fazowego i neutralnego.
• Napięcie znamionowe: Praca w zakresie 230/240 V AC przy częstotliwości 50/60 Hz umożliwia szerokie zastosowanie w europejskich systemach elektroenergetycznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i europejskich standardów bezpieczeństwa, co potwierdzają certyfikaty zgodności z normami EN 61009-1 oraz IEC 61009-1. Normy te definiują parametry pracy wyłączników różnicowoprądowych zintegrowanych z zabezpieczeniami nadprądowymi, co daje instalatorom pewność, że blok Vigi iC60 przeszedł wymagające testy laboratoryjne w zakresie wytrzymałości elektrycznej, mechanicznej oraz szybkości zadziałania w warunkach awaryjnych.

Zastosowanie

Blok różnicowoprądowy Vigi iC60 25A 30mA AC znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest niezastąpiony w rozdzielnicach niskiego napięcia, gdzie wymagana jest precyzyjna ochrona upływowa przy ograniczonej przestrzeni montażowej. Dzięki przynależności do systemu Acti 9, moduł ten doskonale współpracuje z nowoczesnymi systemami zarządzania energią. Idealnie sprawdza się w obwodach oświetleniowych, gniazdach ogólnego przeznaczenia oraz w zasilaniu urządzeń biurowych, gdzie nie występują odkształcenia przebiegów prądowych generowane przez zaawansowaną elektronikę mocy.

Wskazówki Montażowe

Montaż bloku Vigi iC60 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się bezpośrednio po prawej stronie wyłącznika nadprądowego iC60, tworząc z nim spójną całość mechaniczną i elektryczną. Całość osadza się na standardowej szynie DIN (TH35). Należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Po zakończeniu montażu i podaniu napięcia, konieczne jest przeprowadzenie testu działania za pomocą przycisku "T" (Test) umieszczonego na froncie obudowy, co powinno być powtarzane okresowo zgodnie z instrukcją eksploatacji.

FAQ

• Czy blok Vigi iC60 może pracować samodzielnie? Nie, blok różnicowoprądowy Vigi iC60 jest urządzeniem dodatkowym i musi być połączony z kompatybilnym wyłącznikiem nadprądowym serii iC60.
• Co oznacza typ AC w tym urządzeniu? Typ AC oznacza, że urządzenie jest zaprojektowane do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym. Nie jest przeznaczone do obwodów, w których mogą wystąpić prądy wyprostowane (np. za falownikami).
• Jaka jest główna zaleta stosowania bloku Vigi zamiast zintegrowanego wyłącznika RCBO? Stosowanie bloku Vigi pozwala na większą elastyczność w doborze charakterystyki nadprądowej (B, C lub D) oraz prądu znamionowego wyłącznika, z którym blok jest zestawiany, co ułatwia personalizację zabezpieczenia pod konkretne obciążenie.
