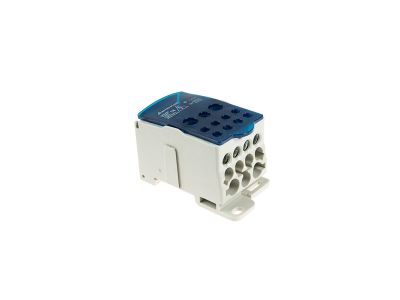

Blok rozdzielczy  UKK-400,Al/Cu,1x185mm2,2x35mm2,5x16mm2,4x10mm2 na szynę TH 1000V AC/DC 400A szary/ | 49.5400 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy UKK-400 (symbol 49.5400) to profesjonalne rozwiązanie do bezpiecznej i elastycznej dystrybucji energii w instalacjach elektrycznych. Przystosowany do montażu na szynie TH (np. TH35) i wykonany w materiale Al/Cu, umożliwia łączenie przewodów aluminiowych oraz miedzianych. Jego parametry znamionowe – prąd 400 A i napięcie 1000 V AC/DC – gwarantują niezawodną pracę nawet w wymagających obwodach przemysłowych.

• Prąd znamionowy 400 A: Pozwala na zasilanie dużych odbiorników i bezpieczne rozprowadzanie energii w rozdzielnicach głównych bez ryzyka przeciążenia.
• Napięcie znamionowe 1000 V AC/DC: Uniwersalne zastosowanie zarówno w sieciach prądu przemiennego, jak i stałego, co ułatwia integrację z różnymi źródłami zasilania.
• Materiał Al/Cu: Umożliwia łączenie przewodów aluminiowych i miedzianych, zwiększając elastyczność projektowania instalacji i eliminując konieczność stosowania dodatkowych przejściówek.
• Wieloobwodowa konfiguracja przyłączy: Wejście 1×185 mm² oraz wyjścia: 2×35 mm², 5×16 mm², 4×10 mm² – bogaty zestaw zacisków pozwala na podłączenie wielu odbiorników o różnych przekrojach w jednym bloku.
• Montaż na szynę TH: Szybkie i pewne mocowanie w standardowej szynie TH35 (lub podobnej), idealne do stosowania w rozdzielnicach modułowych i szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami i normami branżowymi. Szczegółowe dane dotyczące zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Blok rozdzielczy UKK-400 został zaprojektowany z myślą o profesjonalnych instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka niezawodność oraz łatwość rozbudowy. Sprawdza się w wielu scenariuszach:

• Dystrybucja energii w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych, biurowych i użyteczności publicznej.
• Zasilanie tablic sterowniczych i szaf automatyki, gdzie konieczne jest bezpieczne połączenie kilku obwodów o różnych przekrojach przewodów.
• Instalacje fotowoltaiczne i magazyny energii – napięcie 1000 V DC pozwala na bezpieczne łączenie łańcuchów modułów PV oraz klastrów baterii.
• Zastosowania wymagające łączenia przewodów aluminiowych z miedzianymi, np. przy modernizacji starszych instalacji lub przyłączaniu nowych odbiorników.

Wskazówki Montażowe

Instalacja bloku rozdzielczego UKK-400 powinna być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Montaż odbywa się na szynie TH (np. TH35) – blok należy zatrzasnąć w odpowiedniej pozycji, a następnie dokręcić śruby mocujące zgodnie z dokumentacją producenta. Przekrój przyłączanych przewodów musi być dobrany do obciążenia oraz zgodny z oznaczeniami na obudowie. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Nie wolno przekraczać podanych parametrów znamionowych – prądu 400 A i napięcia 1000 V AC/DC.

FAQ

• Czy blok UKK-400 jest przeznaczony do montażu na szynie TH35? Tak, jest przystosowany do montażu na standardowej szynie TH (np. TH35). Można go również montować na innych szynach o podobnym profilu – wymagane jest jednak zachowanie zgodności wymiarowej.
• Jaki stopień ochrony (IP) ma blok rozdzielczy UKK-400? Producent nie podaje konkretnego stopnia ochrony IP dla tego bloku. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic elektrycznych, których obudowa zapewnia wymagany dla danej lokalizacji stopień ochrony (np. IP20, IP54).
• Jakie przewody można podłączyć – aluminiowe czy miedziane? Blok jest wykonany z połączenia aluminium i miedzi (Al/Cu), co umożliwia bezpośrednie łączenie zarówno przewodów aluminiowych, jak i miedzianych bez konieczności stosowania dodatkowych adapterów.
