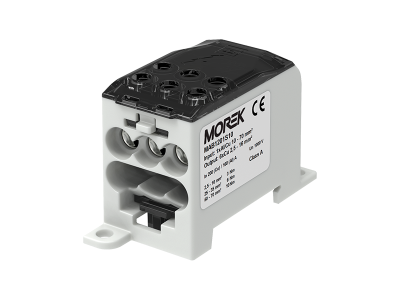

Blok rozdzielczy OJL200A czarny, IN 1xAl/Cu70, OUT 6xCu 16mm2, MAB1201S10 | MAB1201S10 Morek

Opis i Kluczowe Cechy

Blok rozdzielczy OJL200A marki MOREK, o numerze katalogowym MAB1201S10, to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się uniwersalnością materiałową, umożliwiając bezpieczne przyłączenie zarówno przewodów aluminiowych, jak i miedzianych (Al/Cu). Wejście główne o przekroju znamionowym do 70 mm² pozwala na stabilne przesyłanie wysokich prądów roboczych, natomiast sześć wyjść o przekroju 16 mm² każde umożliwia efektywne rozdzielenie zasilania na poszczególne obwody odbiorcze.

• Wysoka obciążalność: Prąd znamionowy wynoszący 200A gwarantuje niezawodność w wymagających instalacjach przemysłowych.
• Napięcie izolacji: Konstrukcja przystosowana do pracy z napięciem znamionowym 1000V AC/DC, co czyni blok idealnym do nowoczesnych systemów fotowoltaicznych oraz przemysłowych sieci prądu stałego.
• Kompaktowa obudowa: Wykonana z wysokiej jakości tworzywa w kolorze czarnym, zapewnia optymalne wykorzystanie przestrzeni na szynie montażowej.
• Trwałość połączeń: Zastosowane zaciski śrubowe gwarantują niski opór styku oraz długotrwałą odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Blok rozdzielczy spełnia wymagania normy IEC 60947-7-1, co potwierdza jego przydatność jako osprzętu do łączenia przewodów miedzianych i aluminiowych w instalacjach niskiego napięcia. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co zapewnia brak substancji szkodliwych w procesie produkcji i eksploatacji.

Zastosowanie

Blok OJL200A znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest niezastąpiony w:

• Rozdzielnicach głównych i obiektowych jako punkt rozdziału zasilania.
• Systemach fotowoltaicznych (PV) dzięki wysokiemu napięciu znamionowemu 1000V DC.
• Układach sterowania maszyn, gdzie wymagane jest uporządkowane prowadzenie przewodów o różnych przekrojach.
• Modernizacjach istniejących instalacji, gdzie konieczne jest przejście z przewodów aluminiowych na miedziane bez ryzyka korozji elektrochemicznej.

Wskazówki Montażowe

Montaż bloku rozdzielczego powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co znacząco przyspiesza prace instalacyjne. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się złącza. W przypadku stosowania przewodów aluminiowych zaleca się użycie odpowiedniej pasty kontaktowej zapobiegającej utlenianiu się powierzchni styku. Przewody typu linka powinny być zakończone odpowiednimi tulejkami zaciskowymi.

FAQ

• Czy blok OJL200A może być stosowany z przewodami aluminiowymi? Tak, zaciski bloku są specjalnie cynowane, co pozwala na bezpieczne łączenie zarówno przewodów miedzianych, jak i aluminiowych bez ryzyka wystąpienia korozji galwanicznej.
• Jaki jest stopień ochrony tego bloku? Blok posiada konstrukcję zapewniającą ochronę przed przypadkowym dotykiem części pod napięciem (IP20), co podnosi bezpieczeństwo obsługi serwisowej.
• Czy urządzenie można montować w dowolnej pozycji? Tak, blok rozdzielczy MOREK może być montowany pionowo lub poziomo na szynie DIN, zależnie od konfiguracji szafy rozdzielczej.
