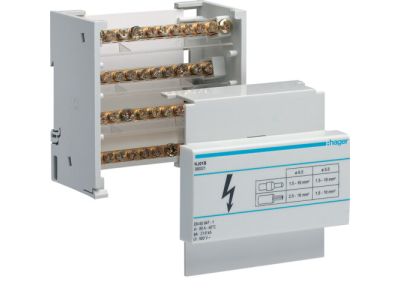

Blok rozdzielczy In=80A 4P 21kA 1x16/8x10 | KJ01B Hager

Opis i Kluczowe Cechy

Blok rozdzielczy KJ01B o prądzie znamionowym In = 80 A i liczbie biegunów 4P zapewnia bezpieczne i uporządkowane rozgałęzienie obwodów w rozdzielnicach głównych. Dzięki wytrzymałości zwarciowej 21 kA gwarantuje pewne działanie nawet w przypadku awarii sieci. Konfiguracja przyłączeniowa 1×16 mm² oraz 8×10 mm² umożliwia elastyczne podłączenie przewodów o różnych przekrojach. Produkt przeznaczony do montażu na szynie DIN TH35 – oszczędność miejsca w szafie elektrycznej.

• Prąd znamionowy In = 80 A: bezpieczna obsługa obwodów o znacznym obciążeniu – doskonały do rozdziału energii w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Liczba biegunów 4P: umożliwia rozdział wszystkich czterech przewodów (L1, L2, L3, N) – pełna kontrola nad siecią trójfazową z neutralnym.
• Wytrzymałość zwarciowa 21 kA: odporność na wysokie prądy zwarciowe – minimalizuje ryzyko uszkodzenia aparatury i zwiększa bezpieczeństwo instalacji.
• Konfiguracja przyłączeniowa 1×16 mm² + 8×10 mm²: jeden zacisk główny dla przewodu o większym przekroju (16 mm²) oraz osiem zacisków odgałęźnych (10 mm²) – elastyczne dopasowanie do różnorodnych odbiorników.
• Szerokość modułu (dostosowana do szyny TH35): kompaktowa budowa ułatwia szybki montaż w rozdzielnicy modułowej – oszczędność miejsca i uporządkowanie okablowania.

Zgodność z Normami

Blok rozdzielczy KJ01B został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury rozdzielczej i sterowniczej oraz posiada certyfikat CE. Produkt spełnia standardy bezpieczeństwa obowiązujące w instalacjach niskiego napięcia, co potwierdza jego niezawodność w codziennej eksploatacji.

Zastosowanie

Blok rozdzielczy sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie obwodów zasilających. Idealnie nadaje się do rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, komercyjnych oraz mieszkaniowych.

• Rozdział przewodów fazowych i neutralnego w rozdzielnicach trójfazowych – np. w budynkach biurowych i halach produkcyjnych.
• Zasilanie wielu obwodów odbiorczych (oświetlenie, gniazda, maszyny) z jednego punktu przyłączeniowego – redukcja liczby zacisków i uproszczenie okablowania.
• Tworzenie przejrzystych punktów rozdziału w szafach sterowniczych i automatyce budynkowej – ułatwiona diagnostyka i serwis.
• W instalacjach z wymaganą dużą wytrzymałością zwarciową (21 kA) – np. w pobliżu transformatorów lub w obwodach o wysokim prądzie zwarciowym.

Wskazówki Montażowe

Montaż bloku rozdzielczego KJ01B powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (35 mm). Dokręć śruby zaciskowe momentem zgodnym z dokumentacją producenta – nie przekraczaj zalecanej wartości. Przekrój przyłączanych przewodów dobierz do prądu obciążenia i wymagań norm (maks. 16 mm² dla zacisku głównego, 10 mm² dla odgałęźnych). Po zamontowaniu sprawdź poprawność połączeń i dokręć wszystkie zaciski.

FAQ

• Jaki jest maksymalny przekrój przewodu dla zacisku głównego? Dla zacisku głównego przewidziano przekrój do 16 mm², a dla każdego z ośmiu zacisków odgałęźnych do 10 mm². Pozwala to na elastyczne podłączenie zarówno przewodów zasilających, jak i odbiorczych o różnych średnicach.
• Czy blok rozdzielczy KJ01B można montować na szynie DIN 35 mm? Tak, produkt jest przystosowany do montażu na standardowej szynie TH35 (DIN), co umożliwia szybki i pewny montaż w rozdzielnicach modułowych.
• Jaką wytrzymałość zwarciową ma ten blok – czy wytrzyma 21 kA w całym zakresie? Zgodnie z danymi producenta wytrzymałość zwarciowa wynosi 21 kA. Jest to wartość szczytowa, którą urządzenie może bezpiecznie przenieść w warunkach zwarciowych bez uszkodzenia. Należy jednak pamiętać o właściwym doborze zabezpieczeń nadprądowych w obwodzie.
