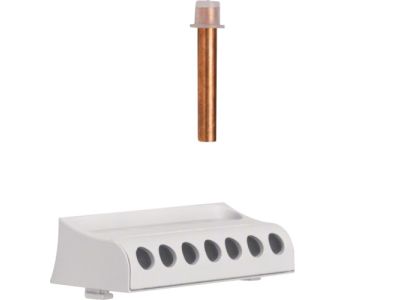

Blok rozdzielczy dodatkowy N 100A - 7 zacisków | KJ07NB Hager

Opis i Kluczowe Cechy

Blok rozdzielczy dodatkowy N symbol KJ07NB to element instalacyjny przeznaczony do przyłączania i rozdzielania przewodu neutralnego w rozdzielnicach elektrycznych. Wyposażony w 7 zacisków przyłączeniowych oraz prąd znamionowy 100 A, umożliwia bezpieczne prowadzenie obwodów o dużym obciążeniu, zachowując niską rezystancję połączeń. Kompaktowa konstrukcja ułatwia montaż na szynie TH35 (DIN) i pozwala na uporządkowane wyprowadzenie przewodów neutralnych w rozdzielnicy.

• Prąd znamionowy 100 A: bezpieczna i pewna praca w obwodach o znacznym obciążeniu – minimalizuje ryzyko przegrzania połączeń przy długotrwałym przepływie prądu.
• 7 zacisków przyłączeniowych: umożliwia podłączenie do 7 obwodów odbiorczych do wspólnej szyny neutralnej, co upraszcza organizację instalacji i zmniejsza liczbę połączeń.
• Montaż na szynie TH35 (DIN) 35 mm: szybkie i stabilne osadzenie w rozdzielnicy – nie wymaga dodatkowych elementów mocujących.
• Konstrukcja oznaczona jako N (neutral): dedykowana wyłącznie do przewodu neutralnego, co eliminuje ryzyko pomyłki podczas instalacji i zwiększa bezpieczeństwo.
• Solidne zaciski śrubowe: pewne i trwałe połączenie przewodów – odporność na wibracje i rozluźnianie w czasie eksploatacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi (oznakowanie CE) oraz standardami DIN dotyczącymi aparatury modułowej montowanej w rozdzielnicach. Wykonany z materiałów o odpowiedniej odporności termicznej i izolacyjności, gwarantuje bezpieczną eksploatację w warunkach pracy ciągłej.

Zastosowanie

Blok rozdzielczy dodatkowy N 100A 7 zacisków służy do tworzenia punktów rozgałęźnych przewodu neutralnego w rozdzielnicach budynkowych i przemysłowych. Idealnie sprawdza się w instalacjach wymagających rozdzielenia sieci na wiele obwodów odbiorczych przy zachowaniu jednego wspólnego punktu neutralnego.

• Rozdzielanie przewodu neutralnego w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i usługowych.
• Przyłączanie wielu obwodów odbiorczych (gniazd, oświetlenia, urządzeń) do wspólnej szyny N w układach 1-fazowych i 3-fazowych.
• Rozbudowa istniejących instalacji – dodawanie nowych obwodów bez konieczności wymiany całej szyny neutralnej.
• Zastosowanie w rozdzielnicach przemysłowych, gdzie wymagana jest duża liczba wyprowadzeń neutralnych przy prądzie do 100 A.

Wskazówki Montażowe

Montaż bloku rozdzielczego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Blok montuje się na szynie TH35 (DIN) 35 mm – zatrzaskuje się go na szynie poprzez lekkie naciśnięcie. Przewody należy podłączać do zacisków śrubowych z użyciem odpowiedniego momentu dokręcania (zgodnie z dokumentacją producenta). Przekrój przewodów powinien być dobrany do prądu znamionowego 100 A oraz obciążenia obwodu, zgodnie z normami instalacyjnymi. Po zamontowaniu skontrolować poprawność połączeń i oznaczyć przewody zgodnie z kolorystyką (N – niebieski).

FAQ

• Czy blok rozdzielczy N jest wyposażony w podświetlenie? Nie, blok rozdzielczy N nie posiada elementów podświetlających. Jest to bierny element instalacyjny przeznaczony wyłącznie do przyłączania przewodów neutralnych.
• Jaki jest stopień ochrony bloku? Producent nie deklaruje konkretnego stopnia IP dla tego produktu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się ochroną IP20, co zapewnia ochronę przed dotknięciem części pod napięciem. Zalecamy montaż w rozdzielnicy o odpowiednim stopniu ochrony dla danego środowiska.
• Czy blok N można stosować w instalacjach trójfazowych? Tak, blok przeznaczony jest do przyłączania przewodu neutralnego zarówno w układach jednofazowych, jak i trójfazowych. W obwodzie 3-fazowym wszystkie przewody neutralne poszczególnych obwodów mogą być podłączone do jednego bloku N (pod warunkiem zachowania obciążalności prądowej 100 A).
