Blok rozdzielczy DB2-Z na szynę TH lub wkrętami 500V 196A 6kV żółto/zielony | 48.26 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

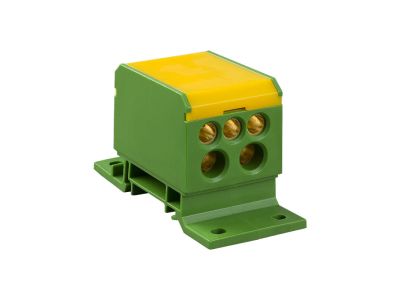

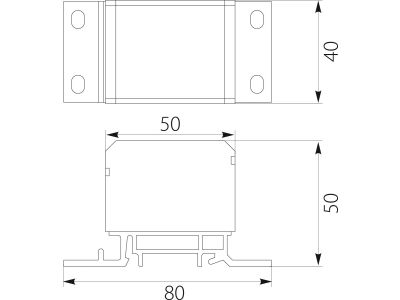

Blok rozdzielczy DB2-Z (symbol 48.26) to jednobiegunowy blok zaciskowy przeznaczony do połączeń elektrotechnicznych w rozdzielnicach niskiego napięcia. Wyposażony w gwintowane elementy zaciskowe, umożliwia pewne i trwałe łączenie przewodów nieobrobionych lub giętkich z tulejką. Dzięki prądowi znamionowemu 160 A i napięciu 500 V sprawdza się w obwodach o znacznym obciążeniu, a napięcie udarowe 6 kV gwarantuje odporność na przepięcia. Żółto-zielona obudowa oznacza zacisk ochronny PE. Blok montowany jest na szynę TH (DIN) lub bezpośrednio wkrętami.

• Prąd znamionowy 160 A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V: Gwarantuje izolację odpowiednią dla standardowych instalacji niskiego napięcia.
• Napięcie udarowe 6 kV: Zapewnia odporność na przepięcia atmosferyczne i łączeniowe, zwiększając trwałość i bezpieczeństwo.
• Kolor żółto-zielony: Jednoznacznie identyfikuje zacisk jako ochronny (PE), ułatwiając prawidłowy montaż zgodny z zasadami ochrony przeciwporażeniowej.
• Montaż na szynę TH/DIN lub wkrętami: Elastyczność instalacji – blok można szybko zamocować w rozdzielnicy na standardowej szynie lub przykręcić bezpośrednio do podłoża.
• Liczba wejść: 2, liczba wyjść: 5: Umożliwia podłączenie wielu odbiorników do wspólnego potencjału, porządkując okablowanie w rozdzielni.

Zgodność z Normami

Blok rozdzielczy DB2-Z jest zgodny z obowiązującymi europejskimi normami dla osprzętu rozdzielnic niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa i jakości.

Zastosowanie

Blok DB2-Z znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne i elastyczne łączenie przewodów ochronnych lub neutralnych w rozdzielnicach. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Tworzenie szyny ochronnej PE w rozdzielnicach głównych i podrozdzielnicach.
• Bezpieczne rozgałęzianie przewodów ochronnych dla wielu odbiorników (np. gniazda, oświetlenie, urządzenia stałe).
• Łączenie przewodów wyrównawczych w instalacjach niskiego napięcia.
• Zastosowanie w szafach sterowniczych i automatyce budynkowej jako punkt połączeniowy dla przewodów ochronnych.

Wskazówki Montażowe

Montaż bloku rozdzielczego DB2-Z może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Blok montuje się na szynie TH (DIN) 35 mm lub przykręca do podłoża za pomocą wkrętów. Przewody należy przygotować zgodnie z instrukcją: nieobrobione końcówki lub giętkie przewody z tulejką zaciskową. Moment dokręcania śrub zaciskowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi przepisami (dobór do prądu znamionowego 160 A). Po zamontowaniu sprawdź poprawność połączeń oraz ciągłość przewodu ochronnego.

FAQ

• Czy blok DB2-Z nadaje się do zastosowania jako neutralny (N)? Kolor żółto-zielony jednoznacznie wskazuje na przeznaczenie do przewodu ochronnego (PE). Do przewodu neutralnego (N) należy stosować bloki w kolorze niebieskim lub oznaczonym symbolem N.
• Jaka jest maksymalna liczba przewodów możliwych do podłączenia? Blok posiada 2 wejścia i 5 wyjść, co łącznie daje 7 punktów podłączeniowych. Każdy zacisk może przyjąć jeden przewód nieobrobiony lub giętki z tulejką – szczegółowe dane dotyczące przekrojów zawiera dokumentacja producenta.
• Czy można zamontować blok bez szyny DIN? Tak, blok przystosowany jest również do montażu wkrętami bezpośrednio do podłoża (np. płyty montażowej rozdzielnicy). Użyj odpowiednich wkrętów dostosowanych do materiału.
