Blok rozdzielczy DB-4-Z 4x4-70 mm² na szynę TH lub wkrętami 500V 196A 6kV żółto/zielony | 48.35 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

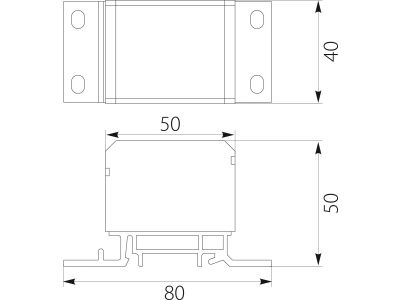

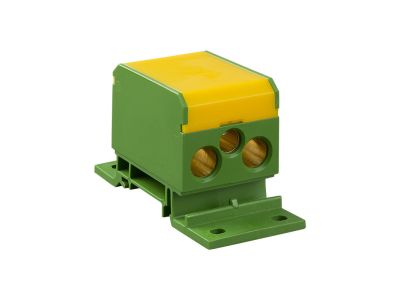

Blok rozdzielczy DB-4-Z o symbolu 48.35 (żółto/zielony) umożliwia bezpieczne połączenie przewodów ochronnych PE w rozdzielnicach niskiego napięcia. Przystosowany do montażu na szynie TH lub bezpośrednio wkrętami. Wytrzymuje prąd znamionowy 196 A i napięcie 500 V – zapewnia niezawodne przewodzenie w obwodach ochronnych nawet przy znacznym obciążeniu. Znamionowe napięcie udarowe 6 kV gwarantuje odporność na przepięcia. Cztery wejścia zaciskowe (4×4–70 mm²) dają elastyczność podłączenia przewodów o różnych przekrojach, zarówno nieobrobionych, jak i giętkich z tulejką.

• Prąd znamionowy 196 A i napięcie 500 V: bezpieczne prowadzenie prądów ochronnych w rozdzielnicach bez ryzyka przegrzania zacisków.
• Cztery wejścia 4–70 mm²: możliwość podłączenia przewodów o szerokim zakresie przekrojów, również przewodów giętkich z tulejkami.
• Znamionowe napięcie udarowe 6 kV: odporność na przepięcia łączeniowe i atmosferyczne, zwiększająca trwałość instalacji.
• Montaż na szynę TH lub wkrętami: uniwersalny sposób instalacji w typowych rozdzielnicach modułowych i skrzynkach przyłączeniowych.
• Kolor żółto/zielony: jednoznaczne oznaczenie przewodu ochronnego PE, ułatwiające identyfikację i zgodność z oznaczeniami N SEP.

Zgodność z Normami

Blok rozdzielczy DB-4-Z spełnia wymagania europejskich norm dotyczących aparatury łączeniowej niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Instalacja zgodnie z zasadami sztuki inżynierskiej zapewnia bezpieczeństwo w systemach ochrony przeciwporażeniowej.

Zastosowanie

Blok rozdzielczy przeznaczony jest do wykonywania połączeń szyny ochronnej PE w rozdzielnicach niskiego napięcia. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Połączenie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Zaciskanie przewodów wyrównawczych w szafach sterowniczych i rozdzielczych.
• Wykorzystanie jako szyna potencjału ochronnego w sieciach TN-S, TN-C-S oraz TT.
• Montaż w skrzynkach przyłączeniowych, w których wymagane jest prowadzenie przewodu PE o dużym przekroju.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć instalację przed przypadkowym załączeniem. Blok mocuje się na szynie TH (np. TH35) lub bezpośrednio wkrętami w rozdzielnicy. Zaciski gwintowane dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów należy dobrać do wymaganego prądu ochronnego. W przypadku przewodów giętkich zaleca się stosowanie tulejek zaciskowych, aby zapewnić pewne połączenie.

FAQ

• Czy blok rozdzielczy jest podświetlany? Nie, DB-4-Z jest blokiem przyłączeniowym bez elementów optycznych, przeznaczonym wyłącznie do przewodzenia prądu ochronnego.
• Jaki jest stopień ochrony (IP) bloku? Producent nie podaje stopnia IP – jako element montowany wewnątrz rozdzielnicy, pracuje w warunkach zapewnionych przez obudowę (zazwyczaj IP20 lub wyższy).
• Czy można podłączać przewody giętkie bez tulejek? W danych technicznych zaleca się, aby zakończenie przewodów giętkich było wyposażone w tulejkę zaciskową – zapewnia to pewny zacisk i zapobiega rozwarstwianiu się żył.
