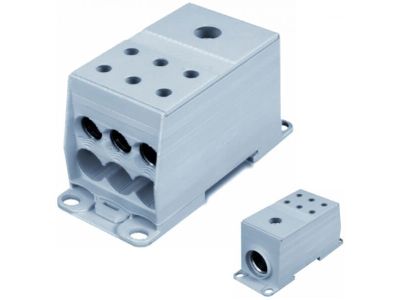

Blok rozdzielczy CU o 1 potencjale, 175 A, wejścia: 1 x 95 - 240 mm2 (drut), lub 1 x 70 - 185 mm2 AU | AUX38403 Morek

Opis i Kluczowe Cechy

Blok rozdzielczy CU o 1 potencjale w klasie 175 A to solidne rozwiązanie do rozprowadzania prądu w instalacjach przemysłowych, energetycznych i budowlanych. Zaprojektowany do pracy z przewodami o dużych przekrojach, zapewnia stabilne i bezpieczne połączenia elektryczne. Wyposażony w szeroki zakres wejść pozwala na podłączenie zarówno przewodów pełnych, jak i linkowych.

• Prąd znamionowy 175 A: Gwarantuje niezawodną pracę przy dużych obciążeniach, typowych dla instalacji przemysłowych i energetycznych.
• 1 potencjał: Precyzyjne rozprowadzenie prądu w jednym obwodzie głównym – idealny do centralnego punktu zasilania.
• Wejścia: 1 x 95–240 mm² (drut) lub 1 x 70–185 mm² (AU): Uniwersalne złącza dostosowane do pracy z grubymi przewodami miedzianymi, zarówno pełnymi, jak i linkowymi.
• Wykonanie z miedzi elektrolitycznej: Wysoka przewodność elektryczna i odporność na korozję, zapewniają długotrwałą stabilność połączeń.
• Montaż na szynie DIN: Kompatybilny z szeroką gamą szaf rozdzielczych i paneli sterowania, ułatwiający integrację w systemie.

Zgodność z Normami

Blok rozdzielczy spełnia wymagania norm europejskich dotyczących aparatury elektrycznej niskiego napięcia (LVD) i posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Blok rozdzielczy CU znajduje zastosowanie w instalacjach wymagających niezawodnego rozprowadzenia prądu o dużym natężeniu. Idealny do zastosowań przemysłowych, energetycznych oraz w budynkach użyteczności publicznej.

• Centralne punkty zasilania w instalacjach przemysłowych – rozdział prądu do maszyn i urządzeń.
• Szafy rozdzielcze w budynkach biurowych i handlowych – organizacja obwodów głównych.
• Instalacje energetyczne – rozdział energii w układach rozdzielczych.
• Obiekty infrastruktury krytycznej – niezawodne połączenia w systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok montować na szynie DIN o standardowym rozstawie 35 mm. Zaciski dokręcać z zalecanym momentem siły (sprawdzić w dokumentacji producenta) – niedokręcenie grozi przegrzaniem, a zbyt mocne dokręcenie może uszkodzić gwint. Przewody wprowadzić zgodnie z oznaczeniami i dokręcić śruby zaciskowe. Po montażu przeprowadzić badanie rezystancji izolacji i sprawdzić poprawność połączeń.

FAQ

• Czy blok rozdzielczy CU można montować w szafach z tworzywa? Tak, blok jest kompatybilny z szynami DIN 35 mm stosowanymi we wszystkich standardowych szafach rozdzielczych, niezależnie od materiału obudowy.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Blok obsługuje przewody o przekroju od 95 do 240 mm² (pełny) lub od 70 do 185 mm² (linkowy). Dokładne dane znajdują się w dokumentacji technicznej.
• Czy blok wymaga dodatkowego zabezpieczenia? Blok rozdzielczy CU pełni rolę połączenia rozdzielczego i powinien być zabezpieczony zewnętrznym urządzeniem ochronnym (np. rozłącznikiem bezpiecznikowym, wyłącznikiem nadprądowym) dobranym do prądu znamionowego instalacji.
