Blok rozdzielczy BRZ-4x15, uchylna klapka, na szynę TH 125A szary/niebieski | 49.715 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

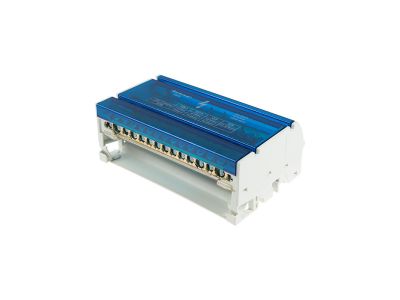

Blok rozdzielczy BRZ-4x15 (symbol 49.715) to rozwiązanie do przyłączania przewodów bez lub z końcówkami kablowymi, przeznaczone do montażu na szynie TH35 lub bezpośrednio na powierzchniach płaskich. Wyposażony w cztery mosiężne, gwintowane zaciski łączeniowe oraz obudowę z poliamidu, oferuje obciążalność prądową 125 A i napięcie znamionowe 500 V, co gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu.

• Obciążalność prądowa 125 A i napięcie 500 V: Umożliwia bezpieczne zasilanie obwodów o dużym poborze mocy bez ryzyka przegrzania styków.
• Wytrzymałość zwarciowa 20 kA: Zapewnia odporność na skutki zwarć, zwiększając bezpieczeństwo instalacji.
• Uchylna klapka i izolowane listwy: Ułatwiają dostęp do zacisków przy jednoczesnym zachowaniu ochrony przed przypadkowym dotykiem.
• Obudowa z poliamidu i mosiężne zaciski: Łączą wysoką izolacyjność z doskonałą przewodnością elektryczną i odpornością na korozję.
• Montaż na szynie TH35 lub powierzchniach płaskich: Zapewnia uniwersalność instalacji w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Blok rozdzielczy BRZ-4x15 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności w instalacjach niskiego napięcia.

Zastosowanie

Blok rozdzielczy BRZ-4x15 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne łączenie przewodów w obwodach rozdzielczych i sterowniczych.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Rozdział obwodów w automatyce budynkowej – zasilanie styczników, przekaźników i modułów PLC.
• Sygnalizacja i sterowanie w szafach przemysłowych, gdzie konieczna jest wysoka obciążalność prądowa.
• Zastosowanie w instalacjach tymczasowych oraz przy modernizacji istniejących układów elektrycznych.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuj na szynie TH35 (TS35) lub na równej powierzchni za pomocą wkrętów. Przekrój przewodów dobierz zgodnie z obciążalnością prądową 125 A. Moment dokręcania zacisków oraz parametry przewodów stosuj według dokumentacji producenta.

FAQ

• Czy blok rozdzielczy BRZ-4x15 posiada stopień ochrony IP? Producent nie podaje konkretnego stopnia IP. Jak większość aparatury modułowej montowanej wewnątrz rozdzielnic, zapewnia ochronę przed dotykiem (IP20 w typowych warunkach).
• Jakie przewody można podłączyć do zacisków? Zaciski mosiężne są przeznaczone do przewodów bez końcówek oraz z końcówkami kablowymi. Dobór przekroju przewodu należy przeprowadzić zgodnie z obciążalnością prądową 125 A i dokumentacją producenta.
• Czy obudowa bloku jest składana? Tak, obudowa jest składana, a dodatkowo wyposażona w uchylną klapkę, co ułatwia dostęp do zacisków podczas instalacji i konserwacji.
