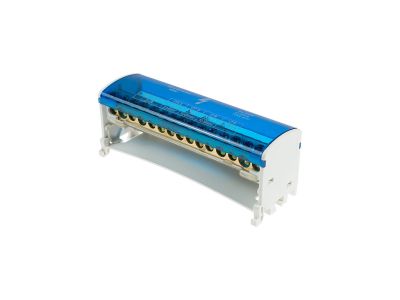

Blok rozdzielczy BRZ-2x15, uchylna klapka, na szynę TH 125A szary/niebieski | 49.615 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy BRZ-2x15 marki Elektro-Plast to zaawansowane rozwiązanie terminalowe zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A przy temperaturze otoczenia 40°C, co pozwala na bezpieczną pracę w wymagających warunkach przemysłowych i budowlanych. Konstrukcja opiera się na dwóch izolowanych listwach mosiężnych, z których każda posiada 15 zacisków gwintowanych, co umożliwia precyzyjne i trwałe przyłączanie przewodów zarówno z końcówkami kablowymi, jak i bez nich.

• Wytrzymałość zwarciowa: Odporność na prądy zwarciowe na poziomie 20kA gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem do 500V AC.
• Innowacyjna obudowa: Wykonana z wysokiej jakości poliamidu, wyposażona w uchylną, składaną klapkę, która ułatwia dostęp do zacisków podczas prac serwisowych, jednocześnie chroniąc przed przypadkowym dotykiem.
• Kolorystyka: Zastosowanie kolorów szarego i niebieskiego ułatwia identyfikację torów fazowych i neutralnych w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Wykorzystanie poliamidu jako materiału izolacyjnego zapewnia wysoką odporność termiczną oraz mechaniczną. Blok rozdzielczy spełnia standardy pozwalające na jego stosowanie w rozdzielnicach niskiego napięcia, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroinstalacyjnych.

Zastosowanie

Blok BRZ-2x15 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba przejrzystego i bezpiecznego rozdzielenia zasilania na poszczególne obwody. Jest idealnym rozwiązaniem dla:

• Prefabrykowanych rozdzielnic sterowniczych i zasilających.
• Systemów automatyki przemysłowej do porządkowania okablowania.
• Instalacji w budownictwie wielorodzinnym i komercyjnym jako główny punkt rozdziału energii.
• Modernizacji istniejących tablic rozdzielczych, gdzie ograniczona przestrzeń wymaga kompaktowych rozwiązań montażowych.

Wskazówki Montażowe

Uniwersalność bloku BRZ-2x15 objawia się w dwóch metodach montażu: na standardowej szynie montażowej TH35 (DIN) lub bezpośrednio do powierzchni płaskich za pomocą wkrętów, co zwiększa elastyczność projektową. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków gwintowanych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń. Dzięki składanej obudowie, monter ma swobodny dostęp do listew mosiężnych, co znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy blok można montować pionowo? Tak, konstrukcja zacisków i system mocowania na szynę TH35 pozwalają na montaż w dowolnej orientacji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Jakie przewody można podłączyć do bloku? Blok jest przystosowany do przewodów miedzianych sztywnych (drut) oraz giętkich (linka), przy czym w przypadku linki zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszej jakości połączenia.
• Czy klapka jest demontowalna? Klapka posiada mechanizm uchylny, który pozwala na wygodną pracę bez konieczności jej całkowitego zdejmowania, co zapobiega zgubieniu elementów obudowy podczas montażu.
