Blok rozdzielczy BRZ-2x11, uchylna klapka, na szynę TH 125A szary/niebieski | 49.611 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

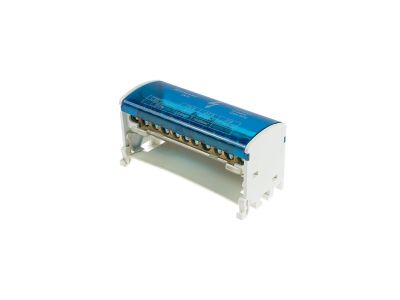

Blok rozdzielczy BRZ-2x11 (symbol 49.611) to uniwersalne złącze przeznaczone do przyłączania przewodów z końcówkami lub bez, montowane na szynie TH35 lub bezpośrednio na powierzchni płaskiej. Dzięki prądowi znamionowemu 125 A oraz napięciu znamionowemu 500 V zapewnia bezpieczną i niezawodną dystrybucję energii w obwodach o znacznym obciążeniu. Wytrzymałość zwarciowa 20 kA gwarantuje stabilność nawet w warunkach zakłóceń sieciowych. Obudowa z poliamidu w kolorze szarym z niebieską klapką ułatwia identyfikację i zapewnia izolację.

• Prąd znamionowy 125 A: Umożliwia bezpieczne przyłączanie przewodów w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 500 V: Dopasowany do standardowych sieci niskiego napięcia, co pozwala na stosowanie w rozdzielnicach głównych i podrozdzielnicach.
• Zdolność zwarciowa 20 kA: Wysoka wytrzymałość na prądy zwarciowe zwiększa bezpieczeństwo instalacji i chroni przed skutkami awarii.
• Uchylna klapka i składana obudowa: Ułatwia szybki dostęp do zacisków oraz osłania je przed przypadkowym dotykiem – podnosi wygodę i bezpieczeństwo obsługi.
• Mosieżne, gwintowane zaciski w izolowanych listwach: Gwarantują pewne połączenie przewodów i odporność na korozję, a izolacja z poliamidu zapobiega zwarciom.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa, posiada certyfikat CE i został zaprojektowany zgodnie z obowiązującymi standardami DIN. Stosowanie w instalacjach wykonanych przez wykwalifikowany personel gwarantuje pełną zgodność z przepisami.

Zastosowanie

Blok rozdzielczy BRZ-2x11 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, trwałe i uporządkowane łączenie przewodów – w rozdzielnicach, szafach sterowniczych i puszkach.

• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Rozgałęzianie obwodów w szafach sterowniczych maszyn i urządzeń.
• Szybkie i czyste okablowanie w instalacjach tymczasowych (np. place budowy) dzięki możliwości montażu na szynie lub płaskiej powierzchni.
• Wymiana lub rozbudowa istniejących połączeń w istniejących rozdzielnicach (wykorzystanie uchylnej klapki).

Wskazówki Montażowe

Montaż i serwis urządzenia może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok można mocować na szynie TH35 (DIN) lub za pomocą wkrętów do powierzchni płaskich. Zaciski dokręcać momentem zgodnym z dokumentacją producenta – nie przekraczać podanych wartości. Przekrój przewodów dobierać do prądu znamionowego 125 A oraz dopuszczalnej obciążalności. Przed pierwszym załączeniem sprawdzić poprawność połączeń i izolacji.

FAQ

• Czy blok rozdzielczy nadaje się do przyłączania przewodów z końcówkami kablowymi? Tak, konstrukcja zacisków umożliwia bezpieczne podłączenie zarówno przewodów bez końcówek, jak i wyposażonych w końcówki kablowe.
• Jaka jest maksymalna temperatura otoczenia dla pracy bloku BRZ-2x11? Producent podaje dopuszczalną temperaturę otoczenia 40°C – w tych warunkach parametry znamionowe (125 A, 500 V) są w pełni zachowane.
• Czy obudowa bloku jest izolowana, a listwy oddzielone? Tak, obudowa wykonana z poliamidu jest izolowana, a listwy zaciskowe są od siebie odizolowane, co minimalizuje ryzyko przypadkowego zwarcia.
