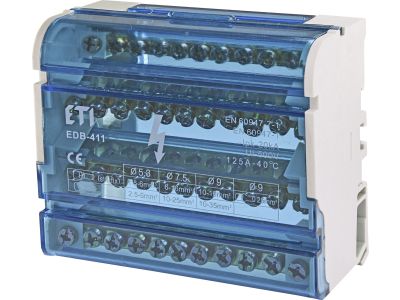

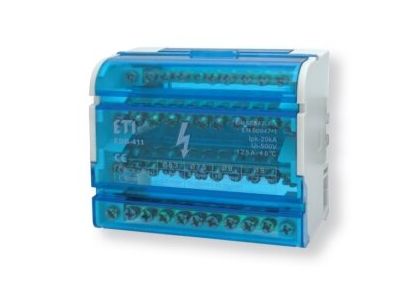

Blok rozdzielczy 4-biegunowy 125A 11-zaciskowy EDB-411 | 001102304 Eti

Opis i Kluczowe Cechy

Blok rozdzielczy EDB-411 marki ETI to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału energii elektrycznej w układach niskiego napięcia. Urządzenie charakteryzuje się konstrukcją 4-biegunową, co pozwala na obsługę pełnych układów trójfazowych z torem neutralnym. Prąd znamionowy wynoszący 125A gwarantuje wysoką wydajność prądową, umożliwiając zasilanie rozbudowanych obwodów odbiorczych w szafach sterowniczych i rozdzielnicach obiektowych.

• Wysoka liczba zacisków: Każdy z czterech biegunów wyposażony jest w 11 zacisków, co łącznie daje 44 punkty przyłączeniowe, umożliwiając uporządkowane prowadzenie instalacji bez konieczności stosowania dodatkowych mostków.
• Kompaktowa budowa: Optymalne wymiary bloku pozwalają na oszczędność miejsca na szynie montażowej, co jest kluczowe w gęsto upakowanych rozdzielnicach.
• Bezpieczeństwo: Obudowa wykonana z materiałów izolacyjnych wysokiej jakości zapewnia odpowiedni stopień ochrony przed dotykiem bezpośrednim części pod napięciem.
• Przejrzystość: Transparentna pokrywa ułatwia inspekcję wizualną połączeń bez konieczności demontażu osłon.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Blok rozdzielczy EDB-411 spełnia wymagania normy IEC 60947-7-1, co potwierdza jego przydatność do zastosowań przemysłowych i komercyjnych. Zastosowane materiały izolacyjne są samogasnące i odporne na wysokie temperatury, co podnosi ogólny poziom bezpieczeństwa pożarowego instalacji elektrycznej.

Zastosowanie

Blok rozdzielczy ETI EDB-411 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest niezastąpiony w:

• Rozdzielnicach głównych i podrozdzielnicach: Służy jako centralny punkt dystrybucji zasilania na poszczególne wyłączniki nadprądowe i różnicowoprądowe.
• Systemach automatyki przemysłowej: Umożliwia przejrzyste łączenie obwodów sterowniczych i wykonawczych.
• Budownictwie wielorodzinnym: Idealny do porządkowania okablowania w pionach zasilających.
• Modernizacjach istniejących sieci: Pozwala na szybką reorganizację struktury połączeń w szafach o ograniczonej przestrzeni.

Wskazówki Montażowe

Prawidłowy montaż bloku EDB-411 jest kluczowy dla długotrwałej i bezawaryjnej pracy instalacji. Należy przestrzegać następujących zasad:

• Montaż na szynie DIN: Blok jest przystosowany do standardowej szyny TH-35 (DIN), co zapewnia szybki i stabilny montaż zatrzaskowy.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych zgodnie ze specyfikacją techniczną, aby uniknąć przegrzewania się styków na skutek zbyt luźnego połączenia lub uszkodzenia gwintów przy zbyt silnym dokręceniu.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową.
• Separacja faz: Konstrukcja bloku zapewnia fabryczną izolację między biegunami, jednak należy dbać o estetyczne i bezpieczne ułożenie przewodów doprowadzających.

FAQ

• Czy blok EDB-411 można montować pionowo? Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż zarówno w pionie, jak i w poziomie, zależnie od potrzeb projektowych.
• Jaki jest maksymalny prąd obciążenia na jeden biegun? Maksymalny prąd znamionowy dla całego bloku wynosi 125A, co odnosi się do obciążalności każdego z czterech torów prądowych.
• Czy produkt posiada osłonę zacisków? Tak, blok wyposażony jest w zintegrowaną, transparentną osłonę, która chroni przed przypadkowym dotykiem i pozwala na łatwą identyfikację połączeń.
