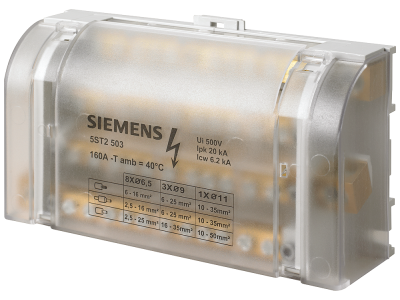

Blok rozdzielczy 4-bieg 160A, 500V, wejście: 1X10-35mm2 wyjście: 3X6-25+8X2,5-16mm2, montaż DIN | 5ST2503 Siemens

Alternatywny kod produktu: 5ST2503

Opis i Kluczowe Cechy

Blok rozdzielczy o symbolu 5ST2503 przeznaczony do dystrybucji energii elektrycznej w instalacach niskiego napięcia. Urządzenie oferuje cztery bieguny, prąd znamionowy 160 A oraz napięcie 500 V, co pozwala na bezpieczne zasilanie obwodów o dużym obciążeniu bez ryzyka przeciążeń. Montowany jest na szynie DIN TH35, co ułatwia integrację z istniejącą aparaturą w rozdzielnicy.

• Prąd znamionowy 160 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 500 V: Umożliwia zastosowanie w instalacach przemysłowych i budynkowych o standardowych napięciach do 500 V AC.
• Wejście 1 x 10-35 mm²: Elastyczność podłączenia przewodów o dużym przekroju, co ułatwia rozprowadzenie energii z głównej linii.
• Wyjście: 3 x 6-25 mm² + 8 x 2,5-16 mm²: Wielotorowa konfiguracja pozwala na podłączenie zarówno odbiorników wymagających większych przekrojów, jak i obwodów o mniejszym przekroju – wszystko w jednym bloku.
• Montaż na szynie DIN: Standardowe mocowanie umożliwia szybką i pewną instalację w rozdzielnicy modułowej bez potrzeby dodatkowych uchwytów.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną eksploatację w rozdzielnicach elektrycznych zgodnie z powszechnie obowiązującymi standardami jakości.

Zastosowanie

Blok rozdzielczy 5ST2503 sprawdza się w systemach dystrybucji energii zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Dystrybucja zasilania z głównego wyłącznika do kilku obwodów odbiorczych w rozdzielnicy.
• Podłączanie tablic rozdzielczych w instalacach wielorodzinnych i biurowych, gdzie potrzebna jest elastyczność konfiguracji torów.
• Zasilanie obwodów sterowniczych i automatyki budynkowej z oddzielnymi przyłączami dla linii sygnałowych i zasilających.
• Rozdzielanie energii w instalacach przemysłowych o podwyższonym zapotrzebowaniu na prąd (maszyny, piece, klimatyzacja).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Blok mocuje się bezpośrednio na szynie DIN TH35 (zgodnie z dokumentacją producenta). Przekroje przewodów muszą być dobrane do prądu znamionowego zabezpieczeń nadprądowych w obwodzie. Momenty dokręcania zacisków należy stosować zgodnie z instrukcją producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na rezystancję połączenia i temperaturę pracy.

FAQ

• Czy blok rozdzielczy nadaje się do podświetlenia lub sygnalizacji LED? Blok nie posiada wbudowanego podświetlenia ani układów sygnalizacyjnych – służy wyłącznie do dystrybucji energii. Do sygnalizacji należy stosować dedykowane moduły sygnalizacyjne.
• Jaki jest stopień ochrony IP tego bloku? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo bloki rozdzielcze montowane wewnątrz rozdzielnicy mają ochronę IP20 – produkt jest przeznaczony do pracy w suchych pomieszczeniach, w obudowie rozdzielnicy.
• Czy mogę podłączać przewody o mniejszym przekroju niż minimalny podany dla danego zacisku? Nie – przekroje muszą mieścić się w zakresach podanych przez producenta (wejście 10-35 mm², wyjścia 6-25 mm² i 2,5-16 mm²). Użycie przewodu o zbyt małym przekroju może spowodować nieprawidłowe połączenie mechaniczne i wzrost rezystancji.
