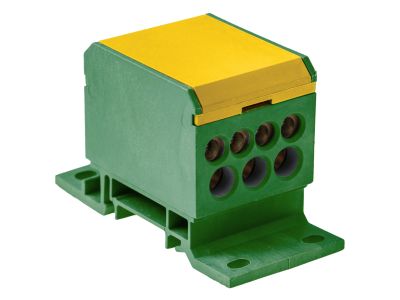

Blok rozdzielczy 2x2,5-50/4x2,5-16, 3x2,5-25/Ż-Z | E.4090/Ż-Z Pawbol

Opis i Kluczowe Cechy

Blok rozdzielczy Pawbol o numerze katalogowym E.4090/Ż-Z to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii w szafach sterowniczych i rozdzielnicach niskiego napięcia. Produkt charakteryzuje się charakterystyczną żółto-zieloną kolorystyką, co jednoznacznie identyfikuje go jako element przeznaczony do obsługi przewodów ochronnych (PE). Konstrukcja bloku umożliwia efektywne zarządzanie okablowaniem o zróżnicowanych przekrojach, co znacząco optymalizuje przestrzeń wewnątrz obudowy.

• Wszechstronność przyłączy: Blok wyposażono w zaciski o różnych zakresach, w tym 2 wejścia dla przewodów o przekroju od 2,5 mm² do 50 mm², 4 wyjścia dla przewodów od 2,5 mm² do 16 mm² oraz 3 wyjścia obsługujące zakres od 2,5 mm² do 25 mm².
• Wysoka jakość materiałów: Korpus wykonany z tworzywa o wysokich właściwościach izolacyjnych zapewnia bezpieczeństwo użytkowania oraz odporność na starzenie termiczne.
• Stabilność połączeń: Zastosowane zaciski śrubowe gwarantują trwały docisk mechaniczny, co minimalizuje rezystancję przejścia i zapobiega przegrzewaniu się punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do pracy w wymagających warunkach przemysłowych. Blok posiada certyfikację CE, co jest gwarancją, że urządzenie przeszło odpowiednie procedury oceny zgodności i jest bezpieczne dla instalacji elektrycznych oraz personelu obsługującego.

Zastosowanie

Blok rozdzielczy E.4090/Ż-Z znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach realizowanych przez prefabrykatorów rozdzielnic oraz firmy elektroinstalacyjne. Jest idealnym rozwiązaniem do:

• Rozdziału potencjału ochronnego w rozdzielnicach głównych i obiektowych.
• Budowy systemów automatyki przemysłowej, gdzie wymagana jest przejrzystość i porządek w okablowaniu.
• Modernizacji istniejących instalacji elektrycznych w celu zwiększenia ich bezpieczeństwa i niezawodności.
• Zastosowań w budownictwie komercyjnym i przemysłowym, gdzie kluczowa jest trwałość komponentów.

Wskazówki Montażowe

Montaż bloku rozdzielczego Pawbol jest intuicyjny i szybki, co pozwala na skrócenie czasu prac instalacyjnych. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia stabilne osadzenie wewnątrz rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny bez ryzyka uszkodzenia gwintu lub żyły przewodu.
• Przygotowanie przewodów: Przed umieszczeniem w zacisku, izolacja z przewodów powinna być zdjęta na odpowiedniej długości, a w przypadku linek zaleca się stosowanie tulejek zaciskowych.
• Orientacja: Blok powinien być zamontowany w sposób umożliwiający swobodny dostęp do śrub zaciskowych w celu okresowej kontroli połączeń.

FAQ

• Czy blok można stosować do przewodów aluminiowych? Blok jest dedykowany głównie do przewodów miedzianych. W przypadku stosowania przewodów aluminiowych należy użyć odpowiednich past stykowych i regularnie kontrolować połączenie.
• Jaki jest stopień ochrony tego bloku? Konstrukcja zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, jednak wymaga montażu wewnątrz obudowy rozdzielczej.
• Czy kolor żółto-zielony jest obowiązkowy dla szyn PE? Tak, zgodnie z normami kolorystyka ta jest zarezerwowana dla przewodów i elementów ochronnych, co ułatwia identyfikację i zapobiega błędom podczas prac serwisowych.
