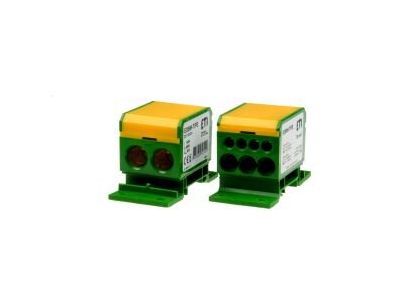

Blok rozdzielczy 192A (2x4-70mm2/3x2,5-25mm2+4x2,5-16mm2) żółto-zielona EDBM-7/PE | 001102424 Eti

Alternatywny kod produktu: EDBM-7/PE

Opis i Kluczowe Cechy

Blok rozdzielczy EDBM-7/PE o prądzie znamionowym 192 A przeznaczony jest do rozdzielania przewodów ochronnych PE w rozdzielnicach elektrycznych. Wykonany w żółto-zielonym kolorze, zgodnym z oznaczeniami przewodów ochronnych, umożliwia bezpieczne prowadzenie kilku obwodów z jednego źródła. Dzięki szerokiemu zakresowi przekrojów wejściowych i wyjściowych pozwala na elastyczne dopasowanie do różnych średnic przewodów.

• Prąd znamionowy 192 A: zapewnia bezpieczne prowadzenie dużych prądów ochronnych bez ryzyka przegrzania zacisków, odpowiedni do obwodów o znacznym obciążeniu.
• Zakres przekrojów wejściowych 2×4–70 mm²: umożliwia podłączenie przewodów o dużym przekroju, co jest istotne przy rozdziałach w rozdzielnicach głównych.
• Zakres przekrojów wyjściowych 3×2,5–25 mm² + 4×2,5–16 mm²: daje możliwość podłączenia wielu odbiorów o różnych średnicach przewodów, zwiększając elastyczność instalacji.
• Kolor żółto-zielony (PE): jednoznacznie oznacza przeznaczenie do przewodów ochronnych, ułatwia identyfikację i spełnia wymogi wizualne norm.
• Kompaktowa konstrukcja modułowa: oszczędza miejsce w rozdzielnicy i ułatwia czytelne prowadzenie instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla osprzętu rozdzielczego. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zasadami wiedzy technicznej.

Zastosowanie

Blok rozdzielczy EDBM-7/PE znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozdzielenie przewodów ochronnych PE w sposób bezpieczny i przejrzysty.

• W rozdzielnicach głównych i podrozdzielnicach do podłączenia kilku obwodów z jednego przewodu ochronnego.
• W automatyce budynkowej i przemysłowej do prowadzenia linii PE w szafach sterowniczych.
• Przy modernizacji instalacji, gdy wymagane jest dodatkowe rozgałęzienie przewodów ochronnych.
• W serwisie i konserwacji – jako punkt rozdziału dla przewodów wyrównawczych i uziemiających.

Wskazówki Montażowe

Montaż bloku rozdzielczego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element przeznaczony jest do montażu na szynie DIN (TH35) w rozdzielnicy. Przed podłączeniem należy dobrać przekrój przewodów do prądu obciążenia oraz zastosować odpowiednie końcówki. Moment dokręcania śrub zacisków należy sprawdzić według dokumentacji producenta (jeśli dostępna). Nie przekraczać maksymalnych przekrojów i liczby przewodów określonych w charakterystyce produktu.

FAQ

• Czy blok rozdzielczy EDBM-7/PE nadaje się tylko do przewodów ochronnych? Tak, żółto-zielone oznaczenie wskazuje przeznaczenie wyłącznie dla przewodów PE (ochronnych). Nie należy go stosować do przewodów fazowych ani neutralnych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Dla zacisków wejściowych maksymalny przekrój wynosi 70 mm² (2 przewody), dla wyjściowych – 25 mm² (3 przewody) lub 16 mm² (4 przewody).
• Czy blok można montować na szynie DIN? Tak, standardowa konstrukcja modułowa przystosowana jest do montażu na szynie TH35 (DIN).
