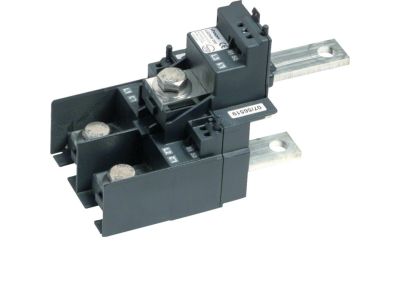

Blok przekładników prądowych do rozłączników bezpiecznikowych listwowych LVSGxCPX NH1/2/3 200/5A | LVZWB200 Hager

Opis i Kluczowe Cechy

Blok przekładników prądowych LVZWB200 przeznaczony do współpracy z rozłącznikami bezpiecznikowymi listwowymi serii LVSGxCPX (wielkości NH1, NH2, NH3). Wyposażony w przekładnię 200/5 A, umożliwia transformację prądu pierwotnego do standardowego zakresu 5 A dla układów pomiarowych i zabezpieczeniowych. Konstrukcja przystosowana do montażu bezpośrednio na rozłączniku, co zapewnia zwartą i uporządkowaną instalację.

• Przekładnia 200/5 A: Pozwala na dokładny pomiar prądu w obwodzie głównym przy jednoczesnym zachowaniu bezpiecznego poziomu dla przyrządów pomiarowych i przekaźników.
• Kompatybilność z LVSGxCPX NH1/2/3: Dedykowany do rozłączników bezpiecznikowych listwowych – ułatwia montaż i integrację w rozdzielnicy.
• Zastosowanie w pomiarach i zabezpieczeniach: Przeznaczony do współpracy z licznikami energii, przekaźnikami pomiarowymi oraz układami automatyki.
• Solidna obudowa: Wytrzymała konstrukcja zapewniająca trwałość i niezawodność w typowych warunkach pracy rozdzielnicy.
• Łatwa instalacja: Montowany bezpośrednio na rozłączniku – nie wymaga dodatkowych uchwytów i oszczędza miejsce w szafie.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z wymaganiami dla przekładników prądowych montowanych w rozdzielnicach.

Zastosowanie

Blok przekładników prądowych LVZWB200 znajduje zastosowanie w systemach pomiarowych i zabezpieczeniowych instalacji elektrycznych, gdzie wymagana jest przekształcenie dużego prądu pierwotnego na standardowy sygnał 5 A.

• Pomiar prądu w obwodach głównych rozłączników bezpiecznikowych listwowych serii LVSGxCPX.
• Współpraca z licznikami energii elektrycznej, miernikami wielkości elektrycznych oraz przekaźnikami pomiarowymi.
• Zabezpieczenie odbiorników poprzez detekcję prądów przeciążeniowych i zwarciowych – sygnał z przekładnika może być wykorzystany w układach automatyki.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych, przemysłowych oraz infrastrukturalnych.

Wskazówki Montażowe

Montaż bloku przekładników prądowych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego. Przekładnik montuje się bezpośrednio na rozłączniku bezpiecznikowym LVSGxCPX lub na szynie TH35 (DIN), stosując się do zaleceń producenta zawartych w dokumentacji technicznej. Przekrój przewodów obwodu wtórnego (do 5 A) należy dobrać zgodnie z normami – zalecany minimum 1,5 mm². Momenty dokręcania zacisków stosować według instrukcji producenta.

FAQ

• Czy przekładnik LVZWB200 ma wbudowane podświetlenie lub wskaźnik LED? Nie. Jest to pasywny przekładnik prądowy, nie wymaga zasilania i nie posiada żadnych elementów sygnalizacyjnych.
• Jaki jest stopień ochrony IP tego bloku przekładników? Producent nie podaje w karcie katalogowej stopnia ochrony. Jako element montowany wewnątrz rozdzielnicy, standardowo przyjmuje się ochronę IP20, co oznacza ochronę przed dotknięciem palcami i przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy można podłączyć przekładnik bezpośrednio do licznika energii? Tak, o ile licznik akceptuje sygnał 5 A z przekładnika. Należy upewnić się, że obciążenie wtórne (np. cewka licznika) mieści się w dopuszczalnym zakresie dla przekładnika 200/5 A, aby nie przekroczyć jego mocy znamionowej.
