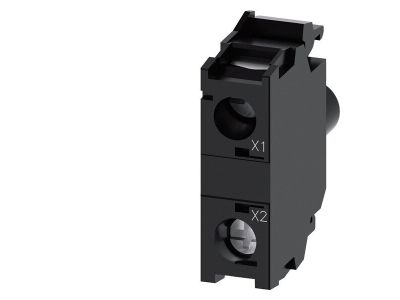

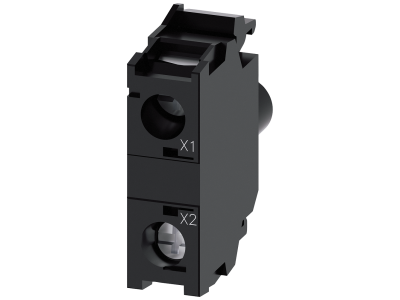

Blok LED 230V AC, przyłącze śrubowe do montażu tablicowego, zielony, SIRIUS ACT | 3SU1401-1BF40-1AA0 Siemens

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Siemens
Kod
1086030
EAN
4011209943438
Kod Producenta
3SU1401-1BF40-1AA0
Blok LED 230V AC, przyłącze śrubowe do montażu tablicowego, zielony, SIRIUS ACT

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 3SU14011BF401AA0

Opis i Kluczowe Cechy

Blok LED Siemens SIRIUS ACT o numerze katalogowym 3SU1401-1BF40-1AA0 to zaawansowany komponent sygnalizacyjny, zaprojektowany z myślą o najwyższej niezawodności w wymagających środowiskach przemysłowych. Urządzenie pracuje pod napięciem znamionowym 230 V AC (prąd przemienny), co umożliwia bezpośrednie zasilanie z sieci bez konieczności stosowania dodatkowych układów obniżających napięcie. Intensywny, zielony kolor diody LED zapewnia doskonałą widoczność nawet w jasno oświetlonych halach produkcyjnych, co jest kluczowe dla szybkiej identyfikacji stanu pracy maszyny. Modułowa konstrukcja systemu SIRIUS ACT pozwala na łatwe zatrzaśnięcie bloku w uchwycie montażowym, co znacząco skraca czas instalacji. Przyłącze śrubowe zostało zaprojektowane tak, aby umożliwić pewny montaż przewodów o przekroju do 2,5 mm², co przekłada się na stabilność połączenia elektrycznego i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Jest w pełni zgodny z normą IEC 60947-5-1, która określa parametry aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE, UL oraz CSA, co dopuszcza go do użytku na rynkach globalnych, w tym w Unii Europejskiej i Ameryce Północnej. Stopień ochrony IP20 na zaciskach zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem, natomiast po zamontowaniu w odpowiedniej obudowie SIRIUS ACT, cały zestaw może osiągać stopień ochrony IP66, IP67 lub nawet IP69K, co pozwala na pracę w warunkach ekstremalnego zapylenia i mycia pod wysokim ciśnieniem.

Zastosowanie

Zielony blok LED SIRIUS ACT znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz pulpitów operatorskich. Jako element sygnalizacyjny najczęściej informuje o stanie gotowości urządzenia, prawidłowym przebiegu procesu lub załączeniu zasilania. Jest niezastąpiony w systemach automatyki przemysłowej, gdzie precyzyjna informacja wizualna decyduje o bezpieczeństwie i efektywności pracy. Dzięki wysokiej trwałości diody LED, moduł ten jest idealnym rozwiązaniem dla aplikacji wymagających ciągłego świecenia przez długi czas, minimalizując koszty konserwacji i wymiany podzespołów.

Wskazówki Montażowe

Montaż bloku LED odbywa się na tylnej części uchwytu montażowego (holder), który jest wcześniej osadzony w otworze tablicowym o standardowej średnicy 22,5 mm. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie momentu dokręcania w zakresie od 0,8 do 1,0 Nm, co gwarantuje optymalny styk elektryczny bez ryzyka uszkodzenia gwintu. Przekrój znamionowy przewodów przyłączeniowych powinien mieścić się w przedziale od 0,5 mm² do 2,5 mm². W przypadku stosowania linek, zaleca się użycie tulejek zaciskowych, aby zapobiec rozwarstwianiu się żył i zapewnić maksymalną powierzchnię styku.

FAQ

  • Czy ten blok LED może być zasilany napięciem stałym 24V DC? Nie, ten konkretny model (3SU1401-1BF40-1AA0) jest dedykowany wyłącznie do pracy z napięciem 230 V AC. Dla napięcia 24V DC należy wybrać odpowiedni wariant z serii SIRIUS ACT.
  • Czy dioda LED w tym module jest wymienna? Nie, blok LED stanowi monolit, co zapewnia mu wyższą odporność na wstrząsy i dłuższą żywotność w porównaniu do tradycyjnych żarówek wymiennych.
  • W jakiej pozycji można montować blok? System SIRIUS ACT dopuszcza dowolną pozycję montażową, co daje dużą swobodę przy projektowaniu układu elementów na płycie czołowej.
  • Producent Siemens

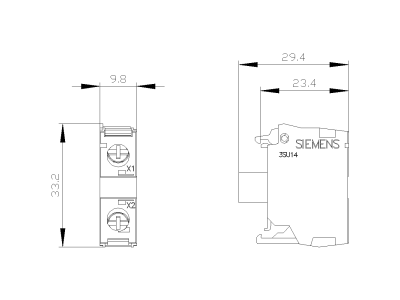

  • Wymiary 0.071m x 0.016m x 0.101m
Blok oprawek źródeł światła do urządzeń sterowniczych i sygnalizacyjnych
  • Wbudowany transformator Nie
  • Z wbudowanym rezystorem ograniczającym Nie
  • Zawiera źródło światła Tak
  • Z wbudowaną diodą Tak
  • Oprawka Brak
  • Napięcie znamionowe Ue przy AC 50 Hz 230 - 230 V
  • Napięcie znamionowe Ue przy AC 60 Hz 230 - 230 V
  • Rodzaj napięcia sterowania AC
  • Źródło światła LED
  • Sposób przyłączenia obwodu pomocniczego Połączenie śrubowe
  • Kolor lampy Zielony
  • Sposób mocowania Montaż czołowy
