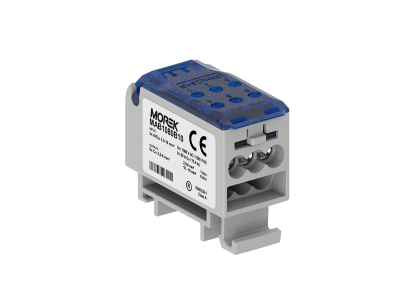

Blok dystrybucyjny, rozdzielczy OJL80A AL/CU we:2x2,5‑16mm2 wy:6x2,5‑6mm2, 1000VAC/15 niebieski | MAB1080B10 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny OJL80A marki MOREK to zaawansowane rozwiązanie przeznaczone do efektywnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Produkt charakteryzuje się uniwersalnością, umożliwiając bezpieczne łączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al). Dzięki prądowi znamionowemu 80A oraz wysokiej izolacji napięciowej wynoszącej 1000V AC i 1500V DC, blok ten stanowi fundament niezawodnych instalacji przemysłowych.

• Wszechstronność przyłączy: Wejście bloku akceptuje dwa przewody o przekroju od 2,5 mm² do 16 mm², co pozwala na elastyczne zasilanie modułu.
• Efektywny rozdział: Sześć wyjść o przekroju od 2,5 mm² do 6 mm² umożliwia precyzyjne wyprowadzenie obwodów do odbiorników końcowych.
• Kompaktowa konstrukcja: Niebieska obudowa ułatwia identyfikację torów neutralnych (N) w systemach wielofazowych, zwiększając przejrzystość instalacji.
• Wysoka wytrzymałość: Obudowa wykonana z materiałów samogasnących zapewnia bezpieczeństwo pożarowe i mechaniczną trwałość.

Zgodność z Normami

Blok dystrybucyjny OJL80A został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach pracy. Produkt spełnia wymagania normy EN 60947-7-1, dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych i dopuszczenie do obrotu na rynku europejskim. Wysoki stopień ochrony oraz parametry izolacji 1500V DC sprawiają, że jest to komponent idealny również do systemów fotowoltaicznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnym sektorze elektroinstalacyjnym. Jest niezastąpiony w budowie rozdzielnic zasilających, szaf automatyki oraz systemów sterowania procesami technologicznymi. Dzięki możliwości łączenia aluminium z miedzią, blok OJL80A jest często wybierany przy modernizacjach starszych instalacji, gdzie zachodzi potrzeba przejścia między różnymi typami przewodników. Niebieski kolor obudowy dedykuje go szczególnie do pełnienia funkcji szyny zbiorczej neutralnej w układach TN-S oraz TT.

Wskazówki Montażowe

Montaż bloku dystrybucyjnego OJL80A jest szybki i intuicyjny, co znacząco skraca czas prefabrykacji rozdzielnicy. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co zapewnia stabilne osadzenie wewnątrz obudowy. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń. W przypadku stosowania przewodów aluminiowych, zaleca się użycie odpowiedniej pasty kontaktowej, która zapobiega utlenianiu się powierzchni styku.

FAQ

• Czy blok OJL80A może być stosowany w instalacjach DC? Tak, blok posiada izolację znamionową do 1500V DC, co czyni go odpowiednim do systemów prądu stałego, w tym fotowoltaiki.
• Czy do zacisków można podłączyć linkę bez tulejek? Dla zapewnienia najwyższej jakości połączenia i ochrony struktury żył, zaleca się stosowanie tulejek izolowanych na przewodach typu linka.
• Czy produkt pozwala na mostkowanie kolejnych bloków? Konstrukcja wejść 2x16mm2 pozwala na wygodne zasilanie pętlowe (szeregowe) kolejnych modułów dystrybucyjnych w obrębie jednej sekcji.
