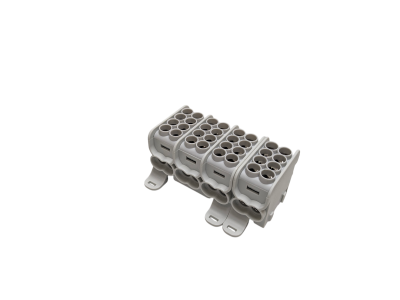

Blok dystrybucyjny, rozdzielczy HLAK 25 4P 2xAl/Cu 25mm²+16mm² 1000VAC/1500VDC szary | MAG4254A00 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny HLAK 25 w wersji 4-biegunowej (4P) to kompaktowe rozwiązanie do rozdziału energii w instalacjach przemysłowych, fotowoltaicznych (PV) oraz elektromobilności. Zaprojektowany z myślą o maksymalnej kompatybilności z przewodami aluminiowymi i miedzianymi (Al/Cu), obsługuje napięcia do 1000V AC oraz 1500V DC. Szara obudowa z poliamidu PA66 (klasa palności UL94 V0) zapewnia wytrzymałość mechaniczną i odporność ogniową.

• 4-biegunowa budowa (4P): Umożliwia rozdział energii w układach trójfazowych z neutralnym, dedykowany do instalacji przemysłowych i systemów PV.
• Kompatybilność Al/Cu: Akceptuje zarówno przewody aluminiowe, jak i miedziane o przekrojach 25mm² (2x) i 16mm² – optymalizacja kosztów i elastyczność instalacji.
• Napięcie 1000V AC / 1500V DC: Bezawaryjna praca w sieciach niskiego napięcia oraz instalacjach fotowoltaicznych i energetyki odnawialnej.
• Kompaktowa konstrukcja: Osadzenie na szynie DIN lub mocowanie śrubami – oszczędność miejsca w szafach i rozdzielnicach.
• Klasa palności UL94 V0: Materiał obudowy z poliamidu PA66 zapewnia wysoką odporność ogniową i bezpieczeństwo przeciwpożarowe.

Zgodność z Normami

Blok spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz odporności ogniowej. Posiada deklarację zgodności CE i został zaprojektowany zgodnie ze standardami stosowanymi w instalacjach przemysłowych i fotowoltaicznych.

Zastosowanie

Blok dystrybucyjny HLAK 25 4P znajduje zastosowanie w miejscach wymagających niezawodnego rozdziału energii w instalacjach o zróżnicowanej charakterystyce.

• Instalacje przemysłowe i maszynowe – rozdział mocy dla napędów i układów sterowania.
• Systemy fotowoltaiczne (PV) – połączenie stringów i rozdział energii w falownikach.
• Stacje ładowania pojazdów elektrycznych (EV) – rozdział obwodów zasilających.
• Automatyka budynkowa i energetyka rozproszona – elastyczny rozdział niskich i średnich napięć.
• Modernizacje istniejących instalacji – wymiana przestarzałych bloków dystrybucyjnych na kompaktowe rozwiązania.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Blok można mocować na szynie DIN zgodnej z normą EN 60715 lub przy użyciu śrub M4/M5. Przewody aluminiowe i miedziane należy odpowiednio przygotować (czyszczenie, zaprasowanie końcówek) i dokręcić z zalecanym momentem skręcającym (dokumentacja producenta). Po montażu przeprowadzić testy izolacji i ciągłości obwodów.

FAQ

• Czy blok HLAK 25 4P jest kompatybilny z przewodami o innych przekrojach? Blok obsługuje przewody o przekrojach 25mm² (2x) i 16mm². Inne przekroje wymagają zastosowania odpowiednich akcesoriów lub adapterów.
• Czy blok może być stosowany w instalacjach zewnętrznych? Blok nie posiada określonego stopnia ochrony IP w danych produktu. Zaleca się stosowanie w suchych pomieszczeniach lub w obudowach zapewniających odpowiednią ochronę przed czynnikami zewnętrznymi.
• Jaki jest maksymalny prąd znamionowy bloku? Maksymalny prąd znamionowy wynosi 100A – wartość ta musi być zachowana w całym układzie, uwzględniając przekroje przewodów i obciążenie.
