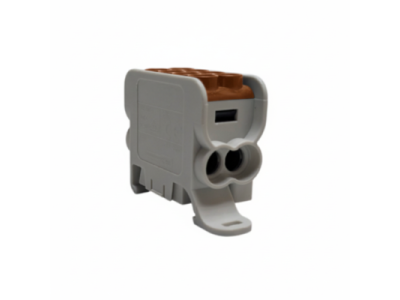

Blok dystrybucyjny, rozdzielczy HLAK 25 1P 2xAl/Cu 25mm²+16mm² 1000VAC/1500VDC brązowy | MAG1251C00 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny HLAK 25 1P z 2 zaciskami Al/Cu o przekrojach 25mm² i 16mm² to kompaktowe rozwiązanie do bezpiecznego rozdziału energii w instalacjach przemysłowych, fotowoltaicznych (PV) oraz elektromobilności (EV). Przeznaczony do napięć do 1000V AC i 1500V DC, zapewnia niezawodną pracę w wymagających warunkach. Brązowa obudowa z poliamidu PA66 (klasa palności UL94 V0) wyróżnia się estetyką i odpornością na działanie czynników zewnętrznych.

• 2 zaciski Al/Cu 25mm²+16mm²: Kompatybilność z przewodami aluminiowymi i miedzianymi – elastyczność montażowa w instalacjach mieszanych.
• Znamionowe napięcie 1000V AC/1500V DC: Szeroki zakres zastosowań – od tradycyjnych instalacji po systemy fotowoltaiczne i ładowarki EV.
• Kompaktowa konstrukcja: Oszczędza miejsce w szafach rozdzielczych i skrzynkach instalacyjnych, ułatwiając optymalizację układu.
• Brązowa obudowa z poliamidu PA66: Odporna na uderzenia, wibracje i działanie chemikaliów – klasa palności UL94 V0 gwarantuje bezpieczeństwo przeciwpożarowe.
• Montaż na szynę DIN lub śrubami: Uniwersalność zastosowania – szybki montaż w istniejących instalacjach lub nowych projektach.

Zgodność z Normami

Blok dystrybucyjny HLAK 25 spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz odporności na warunki środowiskowe. Posiada deklarację zgodności CE i jest przeznaczony do instalacji zgodnych z normami VDE, IEC i UL.

Zastosowanie

Blok HLAK 25 1P znajduje zastosowanie jako element rozdziału energii w instalacjach wymagających wysokiej niezawodności i kompaktowych wymiarów.

• Instalacje fotowoltaiczne (PV) – rozdział napięć DC do 1500V.
• Systemy ładowania pojazdów elektrycznych (EV) – bezpieczny rozdział prądów o wysokim napięciu.
• Rozdzielnice przemysłowe i automatyka – optymalizacja układu kabli i przewodów.
• Modernizacje istniejących instalacji – wymiana starych bloków na nowoczesne, kompaktowe rozwiązania.

Wskazówki Montażowe

Montaż bloku dystrybucyjnego HLAK 25 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Blok można montować na szynie DIN (35mm) lub przy użyciu śrub M4/M5 – dobór metody zależy od konstrukcji szafy. Zaciski Al/Cu należy dokręcać z zalecanym momentem (sprawdź w dokumentacji producenta), aby zapewnić pewny kontakt i uniknąć przegrzewania. Przewody aluminiowe należy oczyścić z tlenków przed montażem. Unikać zginania bloku pod kątem oraz wystawiania na działanie czynników atmosferycznych, jeśli nie są przeznaczone do pracy zewnętrznej.

FAQ

• Czy blok HLAK 25 nadaje się do instalacji zewnętrznych? Blok z obudową brązową wykonany z poliamidu PA66 jest odporny na działanie czynników zewnętrznych, jednak do instalacji zewnętrznych zalecane jest stosowanie dodatkowej ochrony (np. obudowy IP65) w zależności od warunków.
• Jaki jest maksymalny prąd znamionowy bloku? Maksymalny prąd znamionowy wynosi 100A – parametry prądowe i napięciowe zostały zweryfikowane zgodnie z normami bezpieczeństwa.
• Czy blok HLAK 25 jest kompatybilny z innymi blokami rozdzielczymi? Tak, dzięki kompaktowej konstrukcji i standardowym wymiarom montażowym (szyna DIN 35mm) blok może być stosowany w systemach z innymi modułami rozdzielczymi.
