Blok dystrybucyjny Moblock 4P 160A-14 1x50 + 4x35 + 9x16mm2 MAB4161A18 | MAB4161A18 Morek

Opis i Kluczowe Cechy

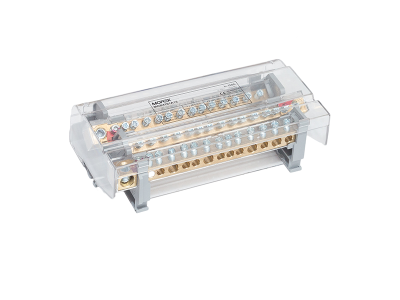

Blok dystrybucyjny Moblock 4P 160A-14 o numerze katalogowym MAB4161A18 to zaawansowane rozwiązanie marki MOREK, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się czterobiegunową konstrukcją, co pozwala na kompleksową obsługę układów trójfazowych z przewodem neutralnym. Prąd znamionowy o wartości 160 A umożliwia bezpieczną pracę w wymagających instalacjach przemysłowych i komercyjnych.

Kluczowym atutem bloku jest zróżnicowana konfiguracja zacisków na każdym z czterech biegunów, co pozwala na optymalne dopasowanie przekrojów przewodów. Każdy biegun wyposażony jest w 14 punktów przyłączeniowych: jeden zacisk o przekroju znamionowym 50 mm² przeznaczony dla głównego zasilania, cztery zaciski o przekroju 35 mm² oraz dziewięć zacisków o przekroju 16 mm² dla obwodów odpływowych. Taka struktura eliminuje konieczność stosowania dodatkowych szyn zbiorczych i upraszcza architekturę rozdzielnicy. Obudowa wykonana z samogasnącego tworzywa oraz transparentna pokrywa inspekcyjna zapewniają stopień ochrony IP20, chroniąc operatora przed przypadkowym dotknięciem części czynnych pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w długofalowej eksploatacji. Blok dystrybucyjny spełnia wymagania normy EN 60947-7-1, dotyczącej aparatury niskonapięciowej i listew zaciskowych do przewodów miedzianych. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i bezpieczeństwo użytkowania w nowoczesnych instalacjach elektroenergetycznych.

Zastosowanie

Blok Moblock MAB4161A18 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym. Jest idealnym rozwiązaniem do rozdzielnic głównych i podrozdzielnic w budownictwie wielorodzinnym, biurowcach oraz zakładach produkcyjnych. Dzięki wysokiej obciążalności prądowej 160 A, doskonale sprawdza się w systemach automatyki przemysłowej, szafach sterowniczych oraz w instalacjach fotowoltaicznych (PV) jako punkt zbiorczy dla inwerterów. Możliwość montażu na standardowej szynie DIN (TS35) sprawia, że jest to komponent uniwersalny dla każdego prefabrykatora rozdzielnic.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji przejścia i uniknięcia przegrzewania się styków. Blok należy zamontować na szynie DIN 35 mm lub bezpośrednio do płyty montażowej za pomocą wkrętów. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, który powinien być zgodny ze specyfikacją techniczną producenta (wartości wyrażone w Nm). W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową. Transparentna osłona powinna być zawsze zatrzaśnięta po zakończeniu prac montażowych.

FAQ

• Czy blok można montować w pionie? Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż zarówno w poziomie, jak i w pionie bez utraty parametrów technicznych.
• Jaki jest stopień ochrony tego bloku? Blok posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.
• Czy produkt obsługuje przewody aluminiowe? Blok MAB4161A18 jest dedykowany do przewodów miedzianych (Cu). W przypadku chęci użycia przewodów aluminiowych należy zweryfikować kompatybilność zacisków z pastami stykowymi lub wybrać model dedykowany Al/Cu.
