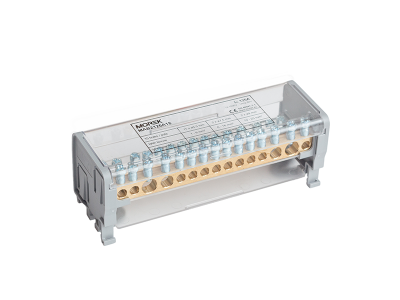

Blok dystrybucyjny Moblock 2P 125A-15 2x35+2x25+11x6mm2, MAB2126A18 | MAB2126A18 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny Moblock 2P 125A-15 o numerze katalogowym MAB2126A18 to zaawansowane rozwiązanie marki MOREK, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na obsługę wymagających obwodów w rozdzielnicach niskiego napięcia. Konstrukcja dwubiegunowa (2P) umożliwia jednoczesne zarządzanie dwoma torami prądowymi w ramach jednego modułu, co znacząco optymalizuje przestrzeń montażową.

• Zróżnicowane zaciski wyjściowe: Blok wyposażono w 15 otworów na każdy biegun, w tym 2 otwory o przekroju 35 mm², 2 otwory o przekroju 25 mm² oraz 11 otworów o przekroju 6 mm², co pozwala na elastyczne dopasowanie przewodów o różnych średnicach.
• Wysoka wytrzymałość zwarciowa: Solidna budowa gwarantuje stabilność termiczną i mechaniczną nawet podczas wystąpienia prądów udarowych.
• Kompaktowa obudowa: Wykonana z samogasnącego tworzywa sztucznego, zapewnia wysoki stopień bezpieczeństwa i izolacji.
• Transparentna osłona: Umożliwia szybką inspekcję wizualną stanu połączeń bez konieczności demontażu elementów ochronnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Blok dystrybucyjny spełnia wymagania normy IEC 60947-7-1, która określa standardy dla listew zaciskowych do przewodów miedzianych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten jest w pełni kompatybilny z profesjonalną aparaturą modułową i zapewnia deklarowane parametry izolacyjne oraz prądowe.

Zastosowanie

Blok Moblock MAB2126A18 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i podrozdzielnic: Gdzie wymagany jest przejrzysty i bezpieczny podział zasilania na poszczególne obwody odbiorcze.
• Systemów automatyki przemysłowej: Jako punkt zbiorczy dla przewodów neutralnych i fazowych w szafach sterowniczych.
• Instalacji fotowoltaicznych: Przy łączeniu sekcji inwerterów z głównym przyłączem budynku.
• Modernizacji istniejących sieci: Pozwala na uporządkowanie okablowania i zwiększenie bezpieczeństwa eksploatacji starszych systemów.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Blok dystrybucyjny jest przystosowany do montażu na standardowej szynie DIN (TH35), co ułatwia jego integrację z większością aparatury modułowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku śrub, aby uniknąć uszkodzenia gwintów lub niedostatecznego styku, co mogłoby prowadzić do przegrzewania się zacisków.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapewnia lepszą powierzchnię styku i eliminuje ryzyko pękania pojedynczych drucików miedzi.
• Odstępy izolacyjne: Konstrukcja bloku zapewnia odpowiednie odstępy, jednak należy dbać o czystość wewnątrz rozdzielnicy, aby uniknąć powstawania mostków przewodzących.

FAQ

1. Czy blok można montować w dowolnej pozycji?
Tak, blok dystrybucyjny Moblock może być montowany zarówno w pionie, jak i w poziomie na szynie DIN, o ile zachowane są odpowiednie warunki chłodzenia pasywnego wewnątrz obudowy.

2. Czy urządzenie współpracuje z przewodami aluminiowymi?
Zaciski bloku MAB2126A18 są dedykowane do przewodów miedzianych (Cu). W przypadku chęci użycia przewodów aluminiowych należy skonsultować się z dokumentacją techniczną w celu weryfikacji powłoki zacisków.

3. Jaki jest stopień ochrony tego bloku?
Blok posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
