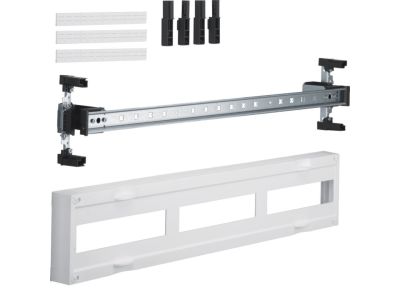

Blok do zabudowy szeregowej poziomej 3x12M 150x750mm, Univers N | UD13B1 Hager

Opis i Kluczowe Cechy

Blok do zabudowy szeregowej poziomej 3x12M o wymiarach 150x750mm (symbol UD13B1) z serii Univers N to element konstrukcyjny przeznaczony do montażu w szafach sterowniczych i rozdzielczych. Umożliwia elastyczne rozmieszczanie aparatury modułowej oraz prowadzenie przewodów, optymalizując wykorzystanie przestrzeni wewnątrz obudowy.

• Wymiary 150x750mm (3x12M): Ułatwiają uporządkowanie i separację różnych grup obwodów, co przekłada się na czytelną i bezpieczną instalację.
• Konstrukcja modułowa: Umożliwia dowolną konfigurację w pionie i poziomie, dostosowując układ do indywidualnych potrzeb projektu.
• Przeznaczenie jako element wyposażenia szafy: Stanowi stabilną podstawę dla montażu aparatury modułowej, przekaźników, styczników i innych komponentów.
• Kompatybilność z systemem Univers N: Gwarantuje spójność z pozostałymi elementami obudowy, co przyspiesza montaż i zapewnia estetyczny wygląd.

Zgodność z Normami

Blok do zabudowy UD13B1 jest elementem konstrukcyjnym przeznaczonym do montażu w szafach sterowniczych. Produkt posiada oznaczenie CE i spełnia ogólne wymagania dla akcesoriów obudów elektrycznych. Dokładne normy dotyczące bezpieczeństwa i wytrzymałości mechanicznej określa dokumentacja techniczna obudowy, w której blok jest instalowany.

Zastosowanie

Blok UD13B1 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych i automatyki przemysłowej, gdzie wymagane jest ergonomiczne i uporządkowane rozmieszczenie komponentów.

• Organizacja przestrzeni wewnątrz szaf sterowniczych – separacja obwodów sterowania, zasilania i sygnalizacji.
• Montaż aparatury modułowej (wyłączniki, styczniki, przekaźniki) w układzie szeregowym poziomym.
• Tworzenie kanałów kablowych i tras przewodów w obrębie jednej szafy.
• Modernizacja lub rozbudowa istniejących rozdzielnic – wymiana i dodawanie nowych bloków funkcyjnych.

Wskazówki Montażowe

Montaż bloku UD13B1 powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej szafie sterowniczej. Blok należy zamocować na płycie montażowej lub w obudowie zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz momenty dokręcania połączeń należy dobierać według obowiązujących norm i instrukcji montażu. Po zamontowaniu sprawdzić stabilność mocowania oraz brak ostrych krawędzi mogących uszkodzić izolację przewodów.

FAQ

• Jakie są dokładne wymiary bloku UD13B1? Blok ma wymiary 150x750mm i jest przystosowany do zabudowy szeregowej poziomej 3x12M (trzy rzędy po 12 modułów).
• Czy blok jest kompatybilny z obudowami innych producentów? Blok został zaprojektowany do systemu obudów Univers N. Możliwość montażu w innych systemach należy sprawdzić indywidualnie, uwzględniając wymiary i sposób mocowania.
• Jak zamontować blok w szafie? Montaż wykonuje się na płycie montażowej lub w dedykowanej prowadnicy zgodnie z instrukcją producenta. Przed montażem należy odłączyć napięcie i upewnić się, że konstrukcja szafy jest odpowiednio wytrzymała.
