Blok dla szyn zbiorczych poz. 60mm 4/5-pol. 2xNH00 450x250mm, Univers N | UE31E2B Hager

Opis i Kluczowe Cechy

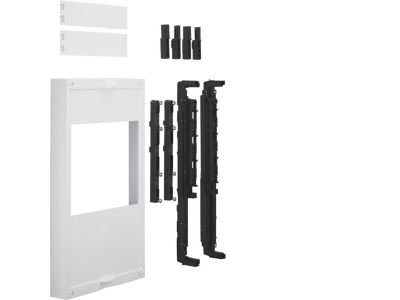

Blok dla szyn zbiorczych Univers N (symbol UE31E2B) to element konstrukcyjny przeznaczony do budowy rozdzielnic i szaf sterowniczych. Przystosowany do montażu w pozycji 60 mm, obsługuje konfiguracje 4- lub 5-biegunowe z dwoma bezpiecznikami typu NH00. Wymiary 450x250 mm zapewniają kompaktowe rozmieszczenie aparatury w szafie, co ułatwia prowadzenie instalacji i optymalizuje wykorzystanie przestrzeni.

• Obsługa bezpieczników NH00 (2 szt.): Umożliwia bezpieczne zabezpieczanie obwodów głównych i rozdzielczych, bez konieczności stosowania dodatkowych uchwytów bezpiecznikowych.
• Konfiguracja 4/5-biegunowa: Elastyczność w doborze trybu pracy – obsługa układów 3-fazowych z przewodem neutralnym (4-pol.) oraz z dodatkowym biegunem (5-pol.), co pozwala dostosować blok do specyfiki projektu.

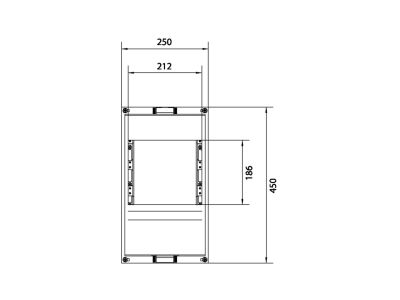

• Wymiary 450x250 mm: Kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej, jednocześnie zapewniając wystarczający dystans izolacyjny między przewodami.
• Pozycja montażowa 60 mm: Standardowa wysokość ułatwia integrację z typowymi obudowami i szynami zbiorczymi, skracając czas instalacji.
• Uniwersalność montażu: Możliwość montażu w zależności od konfiguracji (poziomo/pionowo) – dopasowanie do istniejącego układu szafy bez konieczności modyfikacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z wymaganiami dyrektyw niskonapięciowych. Dokładne numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Blok szyn zbiorczych UE31E2B znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest niezawodna dystrybucja energii oraz zabezpieczenie obwodów bezpiecznikami NH00. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz infrastrukturalnych.

• Dystrybucja energii w rozdzielnicach głównych niskiego napięcia – bezpieczne łączenie szyn z aparaturą modułową.
• Zabezpieczanie obwodów silnikowych, oświetleniowych i gniazd w szafach sterowniczych – wymiana bezpieczników bez demontażu całego bloku.
• Budowa rozdzielnic pomocniczych w budynkach użyteczności publicznej – oszczędność miejsca dzięki kompaktowym wymiarom.
• Modernizacja istniejących rozdzielnic – łatwa integracja z systemami szyn zbiorczych o rozstawie 60 mm.

Wskazówki Montażowe

Montaż bloku szyn zbiorczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Blok należy mocować do konstrukcji szafy zgodnie z dokumentacją techniczną producenta. Przekroje przewodów przyłączeniowych dobrać do planowanego obciążenia oraz wymagań dotyczących spadków napięcia. Zaleca się stosowanie momentu dokręcania śrub/zacisków zgodnie z tabelą w karcie katalogowej. Przed zamknięciem rozdzielnicy sprawdzić poprawność osadzenia bezpieczników NH00 oraz brak zwarcia między biegunami.

FAQ

• Czy blok jest przystosowany do montażu na szynie TH35? Blok nie jest przeznaczony do montażu na szynie TH35 – jest elementem konstrukcyjnym do zabudowy w rozdzielnicy na szynach zbiorczych lub bezpośrednio w obudowie. Sposób montażu zależy od konfiguracji szafy.
• Jakie bezpieczniki można stosować w tym bloku? Blok jest dedykowany do wkładek bezpiecznikowych typu NH00 (rozmiar 00). Maksymalny prąd znamionowy wkładki zależy od zastosowanego bezpiecznika – należy dobrać go do zabezpieczanego obwodu zgodnie z projektem instalacji.
• Czy blok umożliwia montaż dodatkowych elementów, np. styczników? Blok jest przeznaczony do dystrybucji energii przez szyny zbiorcze i mocowania bezpieczników. Aparaturę modułową (styczniki, wyłączniki) montuje się na osobnych szynach TH35 w tej samej rozdzielnicy – blok nie posiada dedykowanych uchwytów dla takich urządzeń.
