Blok dla szyn zbiorczych poz. 60mm 4/5-pol. 1xNH2 450x250mm, Univers N | UE31E3B Hager

Opis i Kluczowe Cechy

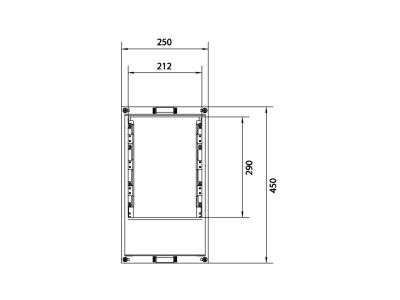

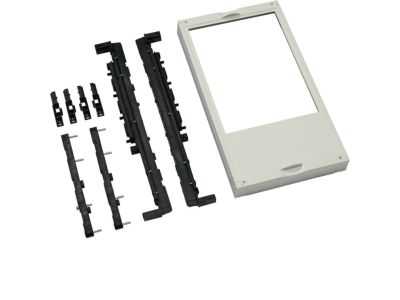

Blok dla szyn zbiorczych Univers N o symbolu UE31E3B to element konstrukcyjny przeznaczony do wyposażenia szaf rozdzielczych. Wymiary 450x250mm i wysokość poz. 60mm umożliwiają montaż w standardowych rozdzielnicach. Konstrukcja 4/5-biegunowa z miejscem na jeden bezpiecznik topikowy NH2 zapewnia elastyczność konfiguracji instalacji zbiorczych. Produkt pozwala na indywidualne dopasowanie do potrzeb danego obwodu, upraszczając prowadzenie szyn zbiorczych w obudowie.

• Wymiary 450x250mm (poz. 60mm): optymalne dopasowanie do standardowych szaf rozdzielczych, ułatwia zabudowę i oszczędza miejsce w szafie.
• 4/5-biegunowa konfiguracja: umożliwia realizację różnych układów zasilania (L1, L2, L3, N, PE) w zależności od potrzeb instalacji.
• Gniazdo na bezpiecznik topikowy NH2: pozwala na bezpieczne zabezpieczenie szyny zbiorczej przed przeciążeniem i zwarciem zgodnie z wymaganiami projektu.
• Elastyczność montażu: możliwość stosowania w różnych konfiguracjach – jako element wyposażenia szafy lub samodzielny blok przyłączeniowy.
• Producent Univers N: gwarancja jakości i zgodności z wymaganiami instalacji przemysłowych i budynkowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Przeznaczony do montażu w rozdzielnicach zgodnych z normą IEC/EN 61439 (ogólne wymagania dla rozdzielnic).

Zastosowanie

Blok szyn zbiorczych UE31E3B znajduje zastosowanie w rozdzielnicach głównych i przyłączeniowych, gdzie wymagane jest prowadzenie i zabezpieczenie szyn zbiorczych bezpiecznikami topikowymi. Sprawdza się zarówno w obiektach przemysłowych, jak i w budynkach użyteczności publicznej.

• Jako element przyłączeniowy w rozdzielnicach głównych budynków mieszkalnych i biurowych.
• W instalacjach przemysłowych do zasilania maszyn i urządzeń wymagających szyn zbiorczych z zabezpieczeniem bezpiecznikowym.
• W rozdzielnicach tymczasowych (np. place budowy) do szybkiego tworzenia bezpiecznych szyn zasilających.
• Do rozbudowy istniejących rozdzielnic – możliwość dodania kolejnych obwodów z bezpiecznikami NH2.

Wskazówki Montażowe

Montaż bloku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Blok mocuje się na szynie DIN TH35 w szafie rozdzielczej. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta oraz aktualnymi normami (np. PN-HD 60364). Po zamontowaniu sprawdź poprawność połączeń i dokręć zaciski.

FAQ

• Czy blok nadaje się do szyn zbiorczych o prądzie znamionowym 400A? Blok przewidziany jest do współpracy z bezpiecznikami topikowymi NH2 o określonym zakresie prądowym (zwykle 63A–160A). Należy dobrać bezpiecznik do prądu obwodu – sam blok nie posiada własnego prądu znamionowego, a jego obciążalność zależy od zastosowanych bezpieczników i przekroju przewodów. Skonsultuj z projektem instalacji.
• Jaki jest stopień ochrony IP tego bloku? Producent nie deklaruje konkretnego IP – blok przeznaczony jest do montażu wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed dotykiem i wilgocią (zazwyczaj IP30 lub wyższy w zależności od obudowy). Sam blok nie posiada własnej osłony.
• Czy mogę stosować bezpieczniki innych producentów niż Univers N? Tak, blok został zaprojektowany pod standardowe bezpieczniki topikowe NH2 o wymiarach zgodnych z normą DIN 43620. Można stosować bezpieczniki dowolnego producenta spełniające tę normę, pamiętając o odpowiednim doborze prądu znamionowego.
