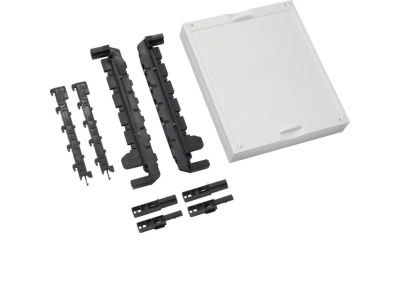

Blok dla szyn zbiorczych poz. 12x5/10mm 40mm 300x250mm, Univers N | UE21A0 Hager

Opis i Kluczowe Cechy

Blok dla szyn zbiorczych Univers N o symbolu UE21A0 to element konstrukcyjny przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Wymiary płyty 300x250 mm oraz przystosowanie do szyn zbiorczych o przekroju 12x5/10 mm (szerokość/grubość) i rozstawie 40 mm zapewniają uniwersalność konfiguracji w standardowych systemach rozdzielnicowych. Komponent ten stanowi solidną bazę do mocowania aparatury modułowej i prowadzenia przewodów zbiorczych.

• Wymiary płyty 300x250 mm: kompaktowy, lecz przestronny format umożliwiający wygodne rozmieszczenie szyn zbiorczych oraz akcesoriów w szafie.
• Przystosowanie do szyn zbiorczych 12x5/10 mm: obsługuje popularne wymiary szyn, dzięki czemu pasuje do standardowych systemów zasilania.
• Rozstaw szyn 40 mm: zachowana zgodność z typowym rastrem montażowym – łatwość integracji z infrastrukturą rozdzielnicy.
• Konstrukcja mechaniczna: element wyposażenia szafy zapewniający sztywność i stabilność podczas eksploatacji.
• Uniwersalna konfiguracja: możliwość montażu w zależności od indywidualnych potrzeb – opcjonalnie jako podstawa dla aparatury lub prowadnic kablowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi i posiada oznaczenie CE. W systemach rozdzielnicowych zaleca się stosowanie zgodnie z wymaganiami normy DIN dotyczącej szyn zbiorczych oraz ogólnymi zasadami bezpieczeństwa dla urządzeń elektrycznych. Konkretne normy dla danego zastosowania należy zweryfikować z dokumentacją techniczną producenta.

Zastosowanie

Blok UE21A0 znajduje zastosowanie jako element konstrukcyjny w rozdzielnicach, szafach sterowniczych oraz w systemach rozdzielczych niskiego napięcia. Służy do organizacji i mocowania szyn zbiorczych w obrębie szafy.

• Montaż szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie magistrali zasilających dla aparatury modułowej (styczników, wyłączników, przekaźników).
• Wykorzystanie w szafach przemysłowych do prowadzenia przewodów zbiorczych w systemach automatyki.
• Element wyposażenia szaf energetycznych – umożliwia uporządkowane rozprowadzenie napięcia.

Wskazówki Montażowe

Montaż bloku dla szyn zbiorczych oraz wszelkie prace w rozdzielnicach powinny być wykonywane wyłącznie przez personel z uprawnieniami SEP (minimum E lub D). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny (zgodnie z zasadą 5 reguł bezpieczeństwa). Blok montuj na szynie TH35 (DIN) lub bezpośrednio w obudowie szafy, stosując odpowiednie śruby i podkładki (moment dokręcania zgodnie z dokumentacją techniczną producenta). Przekroje przewodów przyłączanych do szyn zbiorczych dobieraj zgodnie z obowiązującymi przepisami – prąd obciążenia nie może przekraczać wartości znamionowych szyn i elementów mocujących.

FAQ

• Czy blok UE21A0 nadaje się do montażu na standardowej szynie TH35? Tak, blok jest przystosowany do montażu na szynie TH35 (DIN) oraz bezpośrednio w szafie. Wymiary płyty 300x250 mm i rozstaw szyn 40 mm pasują do typowych systemów rozdzielnicowych.
• Jakie szyny zbiorcze można stosować z tym blokiem? Blok przeznaczony jest do szyn zbiorczych o wymiarach 12x5/10 mm (grubość 5 lub 10 mm) i rozstawie 40 mm. Nie zaleca się stosowania szyn o innych wymiarach bez weryfikacji mechanicznej.
• Czy potrzebuję specjalistycznych narzędzi do montażu? Do montażu wystarczą standardowe narzędzia monterskie (klucze imbusowe, śrubokręty). Wszelkie połączenia elektryczne powinny być wykonane zgodnie z zasadami sztuki instalatorskiej, z zachowaniem momentów dokręcania podanych w dokumentacji.
