Blok dla szyn zbiorczych poz. 12x5/10mm 40mm 2xNH00(4xNH000) 300x250mm, univers N | UE21A2B Hager

Opis i Kluczowe Cechy

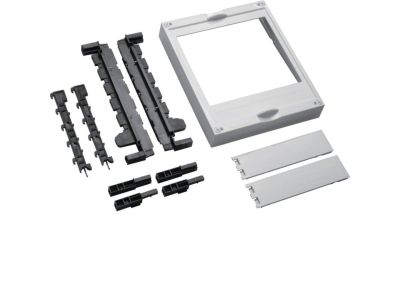

Blok rozdzielczy UE21A2B firmy Univers to kompaktowe rozwiązanie do bezpiecznego łączenia szyn zbiorczych w rozdzielnicach. Zaprojektowany do szyn o wymiarach 12×5 mm lub 12×10 mm, oferuje 2 gniazda NH00 (lub 4 gniazda NH000) w obudowie o wymiarach 300×250 mm. Konstrukcja zapewnia niezawodne połączenie bez konieczności stosowania dodatkowych mostków, co oszczędza czas montażu i miejsce w szafie.

• Kompatybilność z szynami 12x5/10mm: Elastyczne dopasowanie do popularnych szyn zbiorczych – uniwersalne zastosowanie w istniejących rozdzielnicach.
• Ilość gniazd 2xNH00/4xNH000: Możliwość podłączenia do 4 bezpieczników NH000 lub 2 NH00 – wysoka gęstość zabezpieczeń w małej obudowie.
• Wymiary 300x250 mm: Kompaktowa obudowa ułatwia montaż nawet w ograniczonej przestrzeni rozdzielnicy.
• Konstrukcja dla szyn zbiorczych: Bezpośrednie połączenie z szyną główną – redukcja liczby połączeń i spadków napięcia, zwiększenie niezawodności.
• Solidne wykonanie: Trwałe materiały zapewniają długą żywotność i odporność na obciążenia mechaniczne.

Zgodność z Normami

Blok rozdzielczy UE21A2B spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami prawa budowlanego i elektrotechnicznego.

Zastosowanie

Blok rozdzielczy idealnie sprawdzi się w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest bezpieczne odprowadzenie zasilania do bezpieczników NH.

• W rozdzielnicach przemysłowych i komercyjnych – zasilanie linii odbiorczych zabezpieczonych wkładkami topikowymi NH00 / NH000.
• Modernizacja istniejących rozdzielnic – prosty montaż na szynach zbiorczych bez konieczności wymiany szyn.
• W instalacjach budynków użyteczności publicznej – centralne punkty rozdzielcze z dużym zagęszczeniem obwodów.
• Jako element rozbudowy systemów szyn zbiorczych – umożliwia dodanie nowych grup bezpieczników.

Wskazówki Montażowe

Montaż bloku rozdzielczego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od zasilanej szyny zbiorczej. Blok mocuje się bezpośrednio na szynie zbiorczej 12×5 mm lub 12×10 mm przy użyciu dostarczonych elementów montażowych. Należy upewnić się, że powierzchnia styku jest czysta i sucha. Połączenia śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączanych do gniazd NH dobrać odpowiednio do spodziewanego obciążenia prądowego.

FAQ

• Czy blok jest przystosowany do podświetlenia? Produkt nie zawiera elementów podświetlających. Gniazda NH00/NH000 są przeznaczone do standardowych wkładek bezpiecznikowych bez sygnalizacji.
• Jaki stopień ochrony ma blok? Producent nie podaje konkretnego stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy obowiązuje ochrona IP20 zapewniana przez obudowę rozdzielnicy. Blok nie jest przystosowany do montażu na zewnątrz.
• Czy można podłączyć jednocześnie 2 bezpieczniki NH00 i 4 NH000? Zgodnie z oznaczeniem, możliwe są dwa warianty: 2 sztuki NH00 lub 4 sztuki NH000. Nie można łączyć mieszanie – wyboru dokonuje się na etapie montażu.
