Blok dla szyn zbiorczych poz. 12x5/10mm 40mm 1xSH 300x250mm, Univers N | UE21A5 Hager

Opis i Kluczowe Cechy

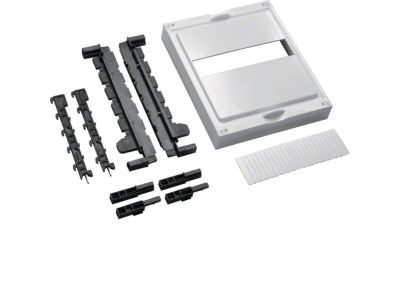

Blok do szyn zbiorczych Univers N, symbol UE21A5, to element konstrukcyjny przeznaczony do montażu w rozdzielnicach elektrycznych. Wymiary 300x250 mm oraz rozstaw montażowy 40 mm zapewniają kompatybilność z popularnymi systemami szyn zbiorczych o przekroju 12x5 mm lub 12x10 mm. Dzięki solidnej konstrukcji umożliwia bezpieczne i uporządkowane rozprowadzanie zasilania w szafach sterowniczych i rozdzielczych.

• Wymiary 300x250 mm: optymalna powierzchnia do montażu aparatury modułowej i akcesoriów, ułatwiająca prowadzenie instalacji w rozdzielnicy.
• Przystosowany do szyn 12x5/10 mm: uniwersalność – współpracuje z najczęściej stosowanymi szynami zbiorczymi o grubości 5 lub 10 mm.
• Rozstaw mocowania 40 mm: standardowy wymiar pasujący do typowych otworów montażowych w rozdzielnicach uprzemysłowionych.
• Oznaczenie 1xSH: sugeruje jeden otwór montażowy (szyna pozioma) – ułatwia szybkie pozycjonowanie i instalację.
• Produkt serii Univers N: rozwiązanie od sprawdzonego producenta, gwarantujące powtarzalność i jakość wykonania.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach zgodnych z wymaganiami dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Konstrukcja odpowiada standardom branżowym dla akcesoriów rozdzielnic (np. wymagania mechaniczne wg PN-EN 61439). Szczegółowe dane normatywne dostępne są u producenta.

Zastosowanie

Blok do szyn zbiorczych Univers N UE21A5 znajduje zastosowanie w budowie rozdzielnic głównych, podrozdzielnic oraz szaf sterowniczych, gdzie wymagane jest niezawodne rozprowadzenie zasilania przy użyciu szyn zbiorczych.

• Montaż szyn zbiorczych w rozdzielnicach mieszkaniowych i przemysłowych.
• Tworzenie punktów odgałęźnych dla obwodów odbiorczych.
• Podstawa do mocowania aparatury modułowej (np. styczników, wyłączników) zintegrowanej z systemem szyn.
• Organizacja przewodów w szafach automatyki – ułatwia utrzymanie porządku i identyfikację obwodów.

Wskazówki Montażowe

Montaż bloku do szyn zbiorczych powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Element mocuje się na szynie TH35 (DIN) lub bezpośrednio do tylnej ściany rozdzielnicy za pomocą wkrętów. Przed instalacją należy sprawdzić kompatybilność wymiarów szyny zbiorczej (12x5 mm lub 12x10 mm) oraz rozstaw otworów (40 mm). Przekrój przewodów przyłączeniowych dobrać zgodnie z projektem instalacji. Moment dokręcania połączeń – według dokumentacji technicznej producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i ciągłość szyn.

FAQ

• Czy blok UE21A5 jest przeznaczony do montażu na szynie TH35? Wymiary 300x250 mm i rozstaw 40 mm sugerują, że może być montowany na szynie DIN, jednak zalecamy sprawdzenie otworów montażowych w produkcie. Możliwe jest również mocowanie bezpośrednie do płyty montażowej.
• Jakie szyny zbiorcze można zastosować? Blok jest przystosowany do szyn o wymiarach 12x5 mm oraz 12x10 mm. Umożliwia to wykorzystanie zarówno standardowych, jak i wzmocnionych szyn zbiorczych.
• Czy produkt posiada stopień ochrony IP? Dane wejściowe nie zawierają informacji o stopniu ochrony. Blok jako element konstrukcyjny rozdzielnicy uzyskuje ochronę po zamontowaniu w obudowie o odpowiednim IP.
