Blok dla aparatów modułowych montowanych poziomo 9x12M 450x750mm, Univers N | UD33B1 Hager

Opis i Kluczowe Cechy

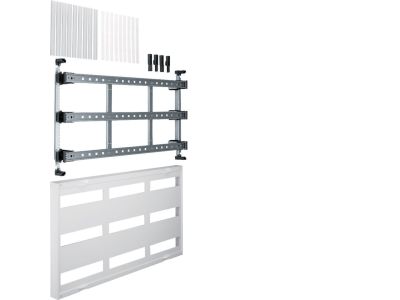

Blok montażowy poziomy UD33B1 marki Univers N to element konstrukcyjny przeznaczony do montażu aparatów modułowych w szafach sterowniczych i rozdzielczych. Wymiary 450x750 mm oraz układ 9x12M (9 rzędów po 12 modułów) umożliwiają elastyczne rozmieszczenie aparatury w zależności od potrzeb konfiguracji. Solidna konstrukcja zapewnia stabilne podparcie dla modułów, ułatwiając uporządkowanie i rozbudowę instalacji.

• Wymiary 450x750 mm (9x12M): wystarczająca powierzchnia do montażu nawet kilkudziesięciu aparatów modułowych w jednym rzędzie, co oszczędza miejsce w szafie i ułatwia prowadzenie okablowania.
• Poziomy montaż: dedykowany do poziomego mocowania aparatów, co poprawia ergonomię obsługi i czytelność oznaczeń w rozdzielnicy.
• Konstrukcja dostosowana do systemu modularnego: blok współpracuje z typowymi aparatami modułowymi o szerokości 1M (17,5–18 mm), umożliwiając szybką rozbudowę i zmianę konfiguracji bez konieczności przewiercania obudowy.
• Element wyposażenia szafy: montowany wewnątrz obudów rozdzielczych i sterowniczych, stanowi trwałe podłoże do instalacji wyłączników, styczników, przycisków czy przekaźników.

Zgodność z Normami

Blok montażowy UD33B1 został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dla elementów konstrukcyjnych obudów rozdzielczych. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach odpowiadających standardom DIN. W celu zachowania pełnej zgodności z normami instalacyjnymi (np. IEC/EN 61439) należy stosować go w połączeniu z certyfikowanymi obudowami i aparaturą.

Zastosowanie

Blok montażowy UD33B1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne rozmieszczenie aparatów modułowych w szafach sterowniczych i rozdzielnicach.

• Montaż aparatów modułowych w szafach sterowniczych w automatyce przemysłowej – umożliwia grupowanie wyłączników, styczników i przekaźników w jednym poziomym rzędzie.
• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej i obiektach komercyjnych – ułatwia rozbudowę instalacji w przyszłości.
• Szafy sterownicze maszyn i urządzeń – pozwala na elastyczne dopasowanie liczby aparatów do potrzeb danego procesu technologicznego.
• Systemy automatyki budynkowej (BMS) – zapewnia czytelne i ergonomiczne rozmieszczenie modułów sterujących i sygnalizacyjnych.

Wskazówki Montażowe

Montaż bloku UD33B1 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Blok mocuje się wewnątrz obudowy na szynie TH35 (DIN) lub na dedykowanej płycie montażowej – zgodnie z dokumentacją producenta szafy. Moment dokręcania śrub mocujących oraz przekrój przewodów należy dobrać zgodnie z zaleceniami producenta obudowy i aparatury. Po instalacji sprawdzić stabilność zamocowania oraz brak ostrych krawędzi mogących uszkodzić przewody.

FAQ

• Czy blok UD33B1 posiada otwory montażowe czy montowany jest na szynę TH35? Blok przystosowany jest do montażu na szynie TH35 (DIN) lub na płycie montażowej w zależności od konstrukcji obudowy. Szczegóły montażu należy sprawdzić w instrukcji producenta szafy.
• Jaka jest maksymalna liczba aparatów modułowych, jaką można zamontować na tym bloku? Wymiary 450x750 mm i układ 9x12M (9 rzędów) pozwalają na montaż do 108 aparatów o szerokości 1M (17,5–18 mm) w przypadku wykorzystania wszystkich rzędów. Rzeczywista liczba zależy od szerokości poszczególnych urządzeń i wymogów odstępów wentylacyjnych.
• Czy blok nadaje się do montażu w obudowach z tworzywa sztucznego? Tak, blok można montować w obudowach z tworzywa, pod warunkiem że konstrukcja obudowy przewiduje mocowanie na szynie TH35 lub posiada odpowiednią płytę montażową. W przypadku obudów metalowych nie ma przeciwwskazań.
