Blok dla aparatów modułowych montowanych poziomo 8x12M 600x500mm, Univers N | UD42B1 Hager

Opis i Kluczowe Cechy

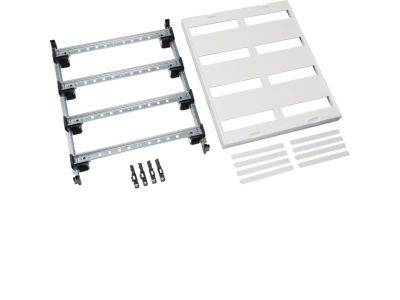

Blok dla aparatów modułowych montowanych poziomo UD42B1 z serii Univers N to obudowa o wymiarach 600x500 mm, przeznaczona do instalacji aparatury modułowej na szynie DIN. Konfiguracja 8x12M zapewnia 96 miejsc modułowych, co umożliwia elastyczne rozmieszczenie wyłączników, styczników, przycisków i innych urządzeń w jednej, kompaktowej obudowie.

• Wymiary zewnętrzne 600x500 mm: kompaktowa konstrukcja dopasowana do standardowych rozdzielnic i szaf sterowniczych, oszczędza miejsce w instalacji.
• Pojemność modułowa 8x12M (96 miejsc): 8 rzędów po 12 modułów (1M = 18 mm) pozwala na zabudowę dużej liczby aparatów bez konieczności stosowania dodatkowych obudów.
• Montaż poziomy aparatów: dedykowana konstrukcja ułatwia prowadzenie przewodów i zapewnia czytelny układ modułów w rozdzielnicy.
• Uniwersalna seria Univers N: obudowa kompatybilna z akcesoriami i aparatami modułowymi tej serii, co upraszcza rozbudowę i modernizację instalacji.
• Solidna obudowa: wykonana z materiałów odpornych na obciążenia mechaniczne i termiczne, gwarantuje bezpieczną eksploatację w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Obudowa spełnia wymagania stawiane rozdzielnicom i obudowom modułowym stosowanym w instalacjach niskiego napięcia. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Blok modułowy UD42B1 sprawdza się wszędzie tam, gdzie potrzebna jest przestronna obudowa do montażu aparatury modułowej. Dzięki pojemności 96 modułów nadaje się zarówno do prostych rozdzielnic, jak i zaawansowanych układów sterowania.

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Szafy sterownicze w instalacjach przemysłowych – do zabudowy styczników, przekaźników, wyłączników silnikowych.
• Systemy automatyki budynkowej (BMS) – centralne miejsca dla modułów sterujących oświetleniem, ogrzewaniem i wentylacją.
• Instalacje serwisowe i techniczne – obudowa dla aparatury w kotłowniach, pompowniach i rozdzielniach hal produkcyjnych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy obudowie i aparaturze mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy zamocować do ściany lub konstrukcji nośnej zgodnie z instrukcją producenta. Aparaty montuje się na szynie TH35 (DIN) wewnątrz obudowy. Przekroje przewodów muszą być dobrane do nominalnych prądów obwodów, a momenty dokręcania zacisków – zgodne z dokumentacją konkretnych aparatów. Przed zamknięciem obudowy sprawdź poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Ile modułów mieści obudowa UD42B1? Obudowa oferuje 96 miejsc modułowych w konfiguracji 8 rzędów po 12 modułów (8x12M). Jeden moduł (1M) odpowiada standardowej szerokości 18 mm.
• Jakie są wymiary zewnętrzne obudowy? Wymiary zewnętrzne to 600 mm wysokości i 500 mm szerokości. Głębokość nie jest podana w danych producenta – należy ją sprawdzić w karcie katalogowej.
• Czy obudowa jest przystosowana do montażu na ścianie? Tak, blok przeznaczony jest do montażu naściennego. Do mocowania należy użyć odpowiednich kołków i śrub. Obudowa wyposażona jest w fabryczne otwory montażowe.
