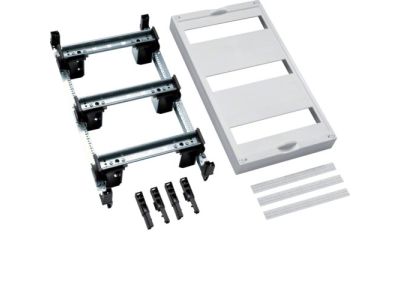

Blok dla aparatów modułowych montowanych poziomo 3x12M 450x250mm, Univers N | UD31B1 Hager

Opis i Kluczowe Cechy

Blok dla aparatów modułowych montowanych poziomo o numerze katalogowym UD31B1 to zaawansowany element konstrukcyjny pochodzący z renomowanego systemu Univers N marki HAGER. Produkt ten został zaprojektowany z myślą o profesjonalnych rozdzielnicach niskiego napięcia, oferując przestrzeń montażową o wymiarach 450x250 mm. Konstrukcja pozwala na zabudowę trzech rzędów aparatury modułowej, gdzie każdy rząd mieści do 12 modułów (łącznie 36M), co gwarantuje optymalne wykorzystanie przestrzeni wewnątrz szafy sterowniczej lub rozdzielczej.

• Modułowość: System 3x12M pozwala na przejrzyste rozmieszczenie wyłączników nadmiarowo-prądowych, różnicowoprądowych oraz innych aparatów modułowych.
• Wysoka jakość wykonania: Elementy konstrukcyjne HAGER charakteryzują się precyzją dopasowania, co eliminuje luzy i ułatwia osadzenie osłon.
• Elastyczność konfiguracji: Możliwość montażu w zależności od specyficznych potrzeb projektowych danej instalacji elektrycznej.
• Kompatybilność: Pełna integracja z systemem obudów Univers N, co pozwala na szybką rozbudowę istniejących rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są wymagane w nowoczesnym budownictwie przemysłowym i mieszkaniowym. Blok UD31B1 spełnia wymagania normy PN-EN 61439-1/-2, co potwierdza jego przydatność do stosowania w profesjonalnych zestawach rozdzielczych i sterowniczych niskiego napięcia. Zastosowane materiały izolacyjne oraz konstrukcyjne zapewniają odpowiednią wytrzymałość mechaniczną oraz odporność na czynniki zewnętrzne typowe dla środowiska pracy rozdzielnic.

Zastosowanie

Blok UD31B1 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych. Jest to idealne rozwiązanie dla:

• Budownictwa komercyjnego: Centra handlowe, biurowce i hotele, gdzie wymagana jest duża gęstość upakowania aparatury.
• Przemysłu: Szafy sterownicze i rozdzielcze w zakładach produkcyjnych, gdzie liczy się niezawodność i łatwość serwisowania.
• Modernizacji: Dzięki systemowi Univers N, blok ten świetnie sprawdza się przy rozbudowie istniejących systemów zasilania, pozwalając na szybkie dodanie nowych obwodów modułowych.

Wskazówki Montażowe

Montaż bloku UD31B1 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Kluczowe aspekty instalacji obejmują:

• Pozycjonowanie: Blok należy zamontować poziomo na wspornikach systemowych wewnątrz obudowy Univers N.
• Mocowanie aparatury: Aparaty modułowe należy zatrzaskiwać na zintegrowanych szynach DIN, dbając o zachowanie odpowiednich odstępów izolacyjnych.
• Moment dokręcania: Podczas podłączania przewodów do aparatów zamontowanych w bloku, należy stosować się do momentów dokręcania zalecanych przez producenta aparatury (zazwyczaj wyrażonych w Nm).
• Organizacja okablowania: Zaleca się stosowanie grzebieniowych szyn łączeniowych w celu uporządkowania połączeń między aparatami w obrębie jednego rzędu.

FAQ

• Czy blok zawiera szyny DIN w zestawie? Tak, konstrukcja bloku UD31B1 obejmuje szyny nośne przystosowane do montażu aparatury modułowej.
• Jaka jest całkowita pojemność modułowa tego elementu? Blok oferuje 3 rzędy po 12 modułów, co daje łącznie 36 standardowych modułów o szerokości 17,5 mm.
• Czy produkt pasuje do obudów innych producentów? Blok UD31B1 jest dedykowany do systemu Univers N marki HAGER i pełną kompatybilność oraz łatwość montażu gwarantuje wyłącznie w obrębie tego systemu.
