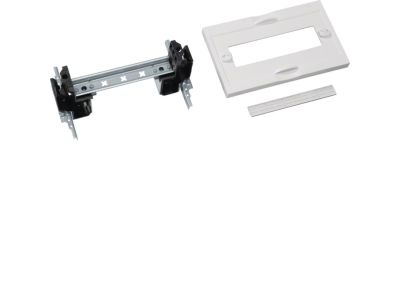

Blok dla aparatów modułowych montowanych poziomo 1x10M 150x250mm, Univers N | UD11B3 Hager

Opis i Kluczowe Cechy

Blok montażowy UD11B3 marki Univers N to element konstrukcyjny obudowy przeznaczony do poziomego montażu aparatów modułowych. Oferuje jedno pole o wymiarach 150x250 mm, umożliwiające instalację do 10 modułów w rzędzie (standard 1M), co zapewnia elastyczność w aranżacji rozdzielnic i szaf sterowniczych. Dzięki solidnej konstrukcji stanowi stabilną podstawę dla wyłączników, styczników, przycisków i innych urządzeń modułowych.

• Wymiary płyty montażowej: 150 mm x 250 mm – dopasowanie do standardowych obudów i łatwe wkomponowanie w istniejące systemy.
• Pojemność 1x10M: możliwość montażu do 10 aparatów modułowych (każdy o szerokości 1M) w poziomie, co optymalizuje przestrzeń wewnątrz rozdzielnicy.
• Przeznaczenie do montażu poziomego: ułatwia organizację przewodów i zapewnia czytelny układ aparatury.
• Element konstrukcyjny obudowy: kompatybilny z rozdzielnicami i szafami sterowniczymi – możliwość dostosowania konfiguracji w zależności od wymagań projektu.

Zgodność z Normami

Blok montażowy UD11B3 jest elementem wyposażenia rozdzielnic i szaf sterowniczych. Produkt spełnia ogólne wymagania norm europejskich (standard DIN) oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami bezpieczeństwa i jakości.

Zastosowanie

Blok montażowy UD11B3 znajduje zastosowanie w budowie i modernizacji rozdzielnic elektrycznych oraz szaf sterowniczych, gdzie wymagany jest uporządkowany montaż aparatury modułowej. Umożliwia elastyczne rozmieszczenie urządzeń w zależności od potrzeb instalacji.

• Instalacja wyłączników nadprądowych, różnicowoprądowych i kompaktowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Montaż styczników, przekaźników i sterowników modułowych w szafach automatyki budynkowej.
• Konfiguracja przycisków, przełączników i sygnalizatorów w panelach sterowniczych.
• Rozbudowa istniejących rozdzielnic o dodatkowe obwody bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż bloku UD11B3 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Blok montuje się w obudowie (szafie rozdzielczej) za pomocą odpowiednich elementów mocujących (zależnie od konfiguracji). Przekroje przewodów oraz stopień ochrony wynikają z projektu instalacji. W przypadku wątpliwości co do dopuszczalnych obciążeń mechanicznych należy skonsultować się z producentem obudowy.

FAQ

• Jakie są wymiary bloku UD11B3? Wymiary płyty montażowej wynoszą 150 mm (wysokość) x 250 mm (szerokość). Pozwala to na zamocowanie do 10 aparatów modułowych o standardowej szerokości 1M w układzie poziomym.
• Czy blok nadaje się do montażu w rozdzielnicach podtynkowych? Tak, blok jest elementem konstrukcyjnym obudowy i może być stosowany w rozdzielnicach podtynkowych oraz natynkowych, o ile jego wymiary są zgodne z wnęką obudowy. Dokładną kompatybilność należy sprawdzić z dokumentacją obudowy.
• Czy do montażu bloku potrzebne są dodatkowe akcesoria? Blok UD11B3 nie wymaga dedykowanych akcesoriów poza standardowymi elementami mocującymi przewidzianymi dla danej obudowy (np. wkręty, uchwyty). W zależności od konfiguracji może być konieczne zastosowanie prowadnic kablowych lub listew zaciskowych – szczegóły określa projekt instalacji.
