Blok bezgwintowy TLC14SZ 1,5-2,5/25 na szyne TH 1000VAC/1500VDC 63A, 6kV szary | 49.1401 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

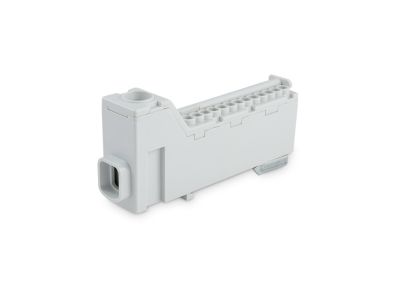

Blok bezgwintowy TLC14SZ marki Elektro-Plast to zaawansowane rozwiązanie w dziedzinie systemów dystrybucji energii, zaprojektowane z myślą o profesjonalnych rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym na poziomie 63 A, co pozwala na bezpieczną obsługę obciążeń w instalacjach przemysłowych i budynkowych. Konstrukcja bloku opiera się na jednym biegunie z unikalną konfiguracją zacisków: jedno wejście główne o przekroju od 2,5 mm² do 25 mm² oraz aż 13 wyjść o przekroju od 1,5 mm² do 2,5 mm². Zastosowanie technologii bezgwintowej (sprężynowej) na wyjściach znacząco przyspiesza proces prefabrykacji rozdzielnic oraz eliminuje ryzyko poluzowania się styków pod wpływem drgań.

• Wysoka wydajność prądowa: Prąd znamionowy 63 A umożliwia zasilanie rozbudowanych obwodów odbiorczych.
• Kompaktowa budowa: Szerokość zaledwie 17,5 mm pozwala na oszczędność miejsca na szynie TH35 (DIN).
• Bezpieczeństwo: Pełna osłona izolacyjna chroni przed przypadkowym dotykiem części pod napięciem.
• Wszechstronność napięciowa: Przystosowany do pracy w instalacjach 1000V AC oraz 1500V DC.

Zgodność z Normami

Produkt został sklasyfikowany jako główny blok zaciskowy (EC000275) i spełnia rygorystyczne wymagania dla systemów dystrybucji energii w ramach grupy EG000015. Wytrzymałość na napięcie udarowe wynosząca 6 kV potwierdza wysoką jakość izolacji oraz odporność na przepięcia łączeniowe i atmosferyczne. Blok jest w pełni zgodny z europejskimi standardami bezpieczeństwa dotyczącymi osprzętu elektroinstalacyjnego, co gwarantuje niezawodność w długofalowej eksploatacji.

Zastosowanie

Blok TLC14SZ znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i podrozdzielnic w budownictwie wielorodzinnym.
• Szaf sterowniczych w automatyce przemysłowej, gdzie wymagany jest przejrzysty rozdział potencjałów.
• Instalacji fotowoltaicznych (PV) dzięki wysokiemu napięciu znamionowemu 1500V DC.
• Systemów zasilania gwarantowanego, gdzie pewność styku jest kluczowa dla ciągłości pracy.

Wskazówki Montażowe

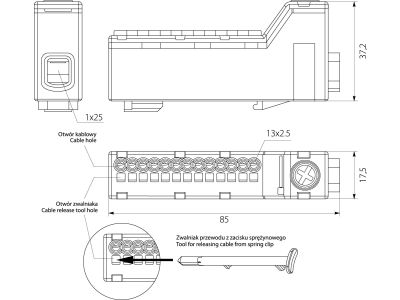

Montaż bloku odbywa się na standardowej szynie montażowej TH35 (DIN). Wejście główne o przekroju do 25 mm² wymaga zastosowania zacisku śrubowego, co zapewnia maksymalną siłę docisku dla grubych przewodów zasilających. Wyjścia (1,5-2,5 mm²) wykorzystują zaciski sprężynowe, które są dedykowane do przewodów jednożyłowych (drut). W przypadku stosowania przewodów linkowych, producent zaleca użycie odpowiednich tulejek zaciskowych, aby zapewnić trwałe i bezpieczne połączenie elektryczne. Należy zachować odpowiedni moment dokręcania na zacisku głównym zgodnie z ogólnymi zasadami sztuki elektroinstalacyjnej.

FAQ

1. Czy blok TLC14SZ można stosować w instalacjach prądu stałego?
Tak, blok jest certyfikowany do pracy z napięciem stałym do 1500V DC, co czyni go doskonałym wyborem do systemów fotowoltaicznych.

2. Ile modułów zajmuje blok w rozdzielnicy?
Blok ma szerokość 17,5 mm, co odpowiada szerokości jednego standardowego modułu (1S) w rozdzielnicy.

3. Czy do zacisków wyjściowych można podłączyć linkę bez tulejki?
Zgodnie ze specyfikacją techniczną, blok jest przeznaczony do przewodów jednożyłowych. W przypadku linki konieczne jest zastosowanie tulejek izolowanych.
