Blok 300x250mm z szynami 4-pol. Cu 25x4mm 4x160A, Univers N | UE21D1 Hager

Opis i Kluczowe Cechy

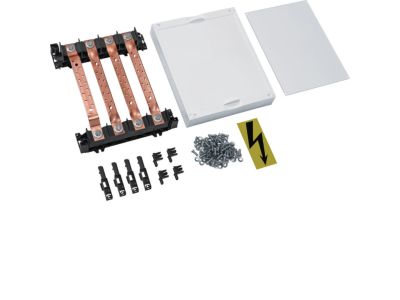

Blok rozdzielczy Univers N, symbol UE21D1, o wymiarach 300x250 mm, wyposażony w cztery szyny zbiorcze miedziane o przekroju 25x4 mm. Każda szyna zapewnia obciążalność prądową do 160 A, co umożliwia bezpieczne zasilanie odbiorników o dużym zapotrzebowaniu mocy w rozdzielnicach głównych i podrozdzielnicach. Konstrukcja bloku pozwala na elastyczny montaż w zależności od konfiguracji szafy sterowniczej.

• Cztery bieguny (L1, L2, L3, N): Kompletna dystrybucja energii w układzie trójfazowym z przewodem neutralnym, bez potrzeby stosowania dodatkowych łączników.
• Szyny miedziane 25x4 mm: Niska rezystancja i wysokie przewodnictwo prądowe minimalizują straty mocy oraz spadki napięcia na trasie zasilania.
• Obciążalność 160 A na fazę (4×160 A): Umożliwia podłączenie obwodów o znacznym poborze prądu, zachowując bezpieczny margines przed przegrzaniem połączeń.
• Wymiary 300×250 mm: Kompaktowa płyta montażowa pasująca do standardowych obudów i szaf rozdzielczych, oszczędza miejsce wewnątrz szafy.
• Materiał miedziany o wysokiej czystości: Odporność na korozję i stabilność mechaniczna w długotrwałej eksploatacji, gwarancja niezawodnych połączeń.

Zgodność z Normami

Blok rozdzielczy Univers N UE21D1 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi rozdzielnic i osprzętu elektroinstalacyjnego. Posiada oznaczenie CE potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Montaż i eksploatacja powinny odbywać się zgodnie z lokalnymi przepisami oraz zaleceniami producenta.

Zastosowanie

Blok rozdzielczy UE21D1 przeznaczony jest do dystrybucji energii elektrycznej w rozdzielnicach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej. Służy jako element konstrukcyjny obudowy, do którego można przyłączać odbiorniki, wyłączniki, zabezpieczenia i inne aparaty modułowe.

• Dystrybucja zasilania w rozdzielnicach głównych i podrozdzielnicach obiektów komercyjnych.
• Przyłączenie odbiorników trójfazowych o dużym poborze mocy (np. klimatyzatory, centrale wentylacyjne, pompy).
• Zasilanie obwodów technologicznych w halach produkcyjnych i magazynach.
• Realizacja układów sieci TN-C, TN-S, TT w rozdzielnicach o prądzie do 160 A na fazę.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Blok przeznaczony jest do mocowania na płycie montażowej szafy rozdzielczej za pomocą odpowiednich uchwytów lub wkrętów (w zależności od konfiguracji). Przekrój przewodów przyłączanych do szyn należy dobrać do prądu znamionowego 160 A zgodnie z normami PN-IEC 60364. Momenty dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność połączeń oraz ciągłość uziemienia.

FAQ

• Jaki jest maksymalny prąd obciążenia każdej szyny? Każda z czterech szyn miedzianych (25×4 mm) ma obciążalność 160 A przy odpowiednim odprowadzaniu ciepła. Łączna moc rozdzielnicy zależy od konfiguracji i zabezpieczeń nadprądowych.
• Czy blok można montować na szynie DIN? Blok UE21D1 nie jest przeznaczony bezpośrednio do montażu na szynie DIN – jest elementem konstrukcyjnym obudowy, mocowanym na płycie montażowej szafy. W zależności od konfiguracji obudowy może być wymagany dedykowany system montażowy.
• Jaki stopień ochrony (IP) ma blok? Stopień ochrony zależy od obudowy, w której blok jest zainstalowany. Sam blok szyn nie posiada własnego IP – montowany wewnątrz rozdzielnicy uzyskuje ochronę przed dotykiem i ciałami stałymi zgodnie z parametrami obudowy (np. IP40, IP54).
