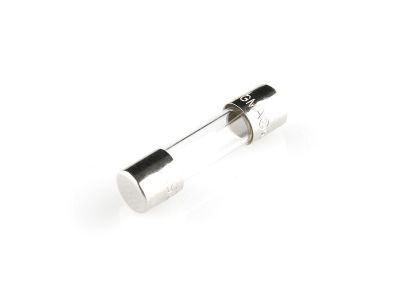

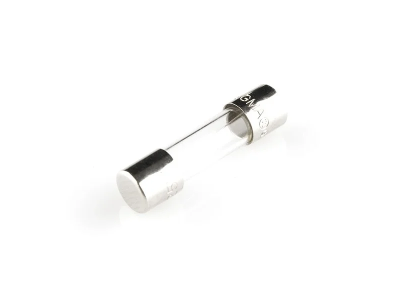

Bezpiecznik topikowy zwłoczny 250mA | B-250 F&F

Opis i Kluczowe Cechy

Bezpiecznik topikowy zwłoczny o oznaczeniu B-250 to wkładka bezpiecznikowa w rozmiarze 5x20 mm przeznaczona do ochrony odbiorników przed skutkami zwarć i przeciążeń. Prąd znamionowy 250 mA został dobrany do obwodów o małym poborze mocy, np. w układach sterowania czy zasilaczach pomocniczych. Zwłoczna charakterystyka działania zapewnia selektywność i odporność na krótkotrwałe udary prądowe (np. rozruch silników, ładowanie kondensatorów), jednocześnie zachowując szybkie wyłączanie przy rzeczywistym zwarciu.

• Prąd znamionowy 250 mA: precyzyjne dopasowanie do obwodów sygnałowych i pomocniczych, minimalizuje ryzyko niepotrzebnych wyłączeń.
• Charakterystyka zwłoczna: przepuszcza krótkotrwałe impulsy prądowe (np. przy załączaniu zasilaczy) nie wybijając bezpiecznika, co zwiększa niezawodność instalacji.
• Wkładka topikowa 5x20 mm: uniwersalny wymiar zgodny z popularnymi podstawami bezpiecznikowymi (np. WTA, GSF), łatwa wymiana w szafach sterowniczych i rozdzielnicach.
• Konstrukcja szklana z wtopionym drutem: szybkie wizualne sprawdzenie stanu bezpiecznika (przepalony widoczny gołym okiem), ułatwia diagnostykę awarii.
• Wysoka zdolność wyłączania: skuteczne przerywanie prądów zwarciowych bez ryzyka zapłonu łuku – podnosi bezpieczeństwo obsługi.

Zgodność z Normami

Bezpiecznik B-250 został wytworzony zgodnie z obowiązującymi europejskimi normami dla wkładek topikowych (seria IEC/EN 60127) oraz posiada oznaczenie CE. Wymiary 5x20 mm są zgodne ze standardem DIN, co gwarantuje kompatybilność z typowymi podstawami bezpiecznikowymi dostępnymi na rynku.

Zastosowanie

Zwłoczny bezpiecznik topikowy 250 mA sprawdza się w obwodach, gdzie występują krótkotrwałe udary prądowe, a jednocześnie wymagana jest ochrona przed zwarciem. Stosowany jest przede wszystkim w układach sterowania, automatyce przemysłowej i instalacjach pomocniczych.

• Zabezpieczenie obwodów sterowania styczników, przekaźników i PLC – zapobiega uszkodzeniom przy przypadkowych zwarć.
• Ochrona zasilaczy impulsowych, przetwornic i modułów pomocniczych – zwłoczność zapobiega wybijaniu przy starcie.
• Zabezpieczenie obwodów sygnalizacji i alarmów (np. czujników, sygnalizatorów) o małym poborze prądu.
• Układy automatyki budynkowej – ochrona sterowników, bramek komunikacyjnych i urządzeń sterujących.

Wskazówki Montażowe

Montaż i wymianę bezpiecznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od obwodu. Należy stosować podstawę bezpiecznikową przystosowaną do wkładek 5x20 mm (np. typ WTA). Przed włożeniem nowej wkładki upewnij się, że jej prąd znamionowy (250 mA) i charakterystyka (zwłoczna) odpowiadają danym w dokumentacji technicznej urządzenia. Przekrój przewodów oraz moment dokręcania zacisków podstawy dobieraj zgodnie z instrukcją producenta.

FAQ

• Czy bezpiecznik B-250 jest podświetlany? Nie – to standardowa wkładka topikowa bez wskaźnika LED. Stan przepalenia można ocenić wzrokowo przez szklaną obudowę.
• Jaki jest stopień ochrony (IP) tego bezpiecznika? Producent nie podaje stopnia IP dla samej wkładki. Stopień ochrony zależy od zastosowanej podstawy i obudowy – standardowo w szafach sterowniczych stosuje się osprzęt o IP20.
• Czy mogę użyć tego bezpiecznika w obwodzie prądu stałego? Zwłoczna charakterystyka jest odpowiednia zarówno dla prądu przemiennego (AC), jak i stałego (DC), jednak maksymalne napięcie pracy zależy od konkretnej podstawy i powinno być sprawdzone w jej dokumentacji. Wkładka 250 mA w rozmiarze 5x20 mm jest powszechnie stosowana w obwodach DC niskiego napięcia (np. 24V DC) w automatyce.
