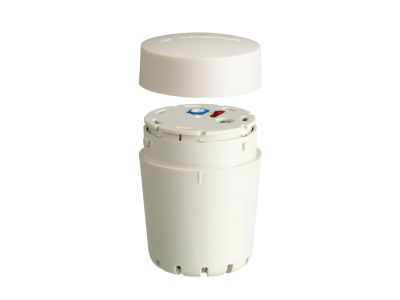

Baza kolumny świetlnej Harmony XVM z buczkiem fi45 biała 230V | XVMC29M Schneider Electric

Opis i Kluczowe Cechy

Baza kolumny świetlnej Harmony XVM z buczkiem firmy Schneider Electric (symbol XVMC29M) to kompaktowy element sygnalizacyjny przeznaczony do pracy przy napięciu 230 V AC. Wbudowany buczek umożliwia generowanie sygnału dźwiękowego, a konstrukcja o średnicy 45 mm (fi45) w kolorze białym pasuje do modułowych systemów kolumn świetlnych serii Harmony XVM. Dzięki zasilaniu sieciowemu nie wymaga dodatkowego sterownika – może być bezpośrednio wysterowany sygnałem 230 V.

• Zintegrowany buczek: zapewnia sygnalizację dźwiękową bez potrzeby stosowania osobnego modułu – oszczędza miejsce i upraszcza montaż.
• Napięcie zasilania 230 V AC: możliwość podłączenia bezpośrednio do obwodu sterowniczego (230 V) – idealne do instalacji w istniejących układach automatyki.
• Średnica 45 mm (fi45): zgodność z modułowymi kolumnami świetlnymi Harmony XVM – łatwa rozbudowa o dodatkowe moduły optyczne.
• Kolor biały: neutralny wygląd pasujący do większości obudów i szaf sterowniczych.
• Konstrukcja bazowa z wbudowanym buzzerem: oszczędza miejsce na szynie lub płycie montażowej – redukuje liczbę elementów w rozdzielnicy.

Zgodność z Normami

Komponent sygnalizacyjny Schneider Electric Harmony XVM jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Produkt przeznaczony do montażu w suchych pomieszczeniach, wewnątrz szaf sterowniczych i rozdzielnic.

Zastosowanie

Baza z buczkiem XVMC29M znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna i dźwiękowa sygnalizacja stanu pracy lub alarmów.

• Sygnalizacja awarii maszyn i urządzeń produkcyjnych – dźwięk ostrzegawczy wraz z możliwością dołożenia modułów świetlnych.
• Automatyka budynkowa – informowanie o zadziałaniu czujników, otwarciu drzwi, przekroczeniu parametrów.
• Linie sortownicze i transportowe – komunikacja o stanie pracy (praca, postój, alarm).
• Systemy kontroli dostępu i sygnalizacji w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż i podłączenie bazy kolumny świetlnej Harmony XVM może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Element przystosowany jest do montażu na płaskiej powierzchni wewnątrz szafy sterowniczej – nie przewidziano mocowania na szynie TH35 (brak danych o takim mocowaniu). Przekrój przewodów należy dobrać zgodnie z obciążeniem (nie podano prądu znamionowego – zalecamy stosowanie przewodów o przekroju min. 0,75 mm²). Wszelkie połączenia wykonuj zgodnie z dokumentacją producenta. Nie przekraczaj dopuszczalnych wartości napięcia i temperatury pracy.

FAQ

• Czy baza XVMC29M posiada podświetlenie LED? Na podstawie dostępnych danych nie określono rodzaju źródła światła (brak informacji o module optycznym). Baza zawiera jedynie buczek – moduły świetlne należy dokupić osobno (np. moduły LED serii Harmony XVM). Zalecamy sprawdzenie karty katalogowej producenta.
• Jaki jest stopień ochrony IP tego produktu? Producent nie podaje wartości IP w udostępnionych danych. Komponent jest przeznaczony do montażu wewnątrz szaf sterowniczych – typowo w takich aplikacjach stosuje się ochronę IP20 (brak odporności na wilgoć i kurz w normalnych warunkach). W przypadku instalacji w trudnych warunkach należy zastosować dodatkową obudowę.
• Czy baza wymaga osobnego zasilacza lub sterownika? Nie, baza jest przystosowana do bezpośredniego podłączenia do napięcia 230 V AC. Sygnał włączający buzzer podaje się przez zewnętrzny styk (np. przekaźnik, czujnik) – po doprowadzeniu napięcia buczek uruchamia się.
