Automat zmierzchowy U=12-264AC/DC 16A z sondą AZ-PLUS AZ-B PLUS-UNI montaż na szynie DIN | AZ-B-PLUS-UNI F&F

Alternatywny kod produktu: AZ-B PLUS UNI

Opis i Kluczowe Cechy

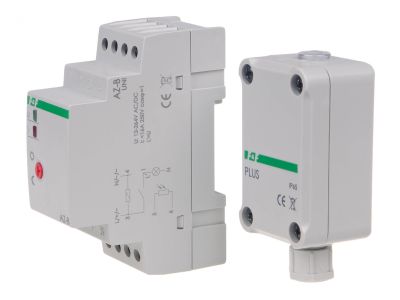

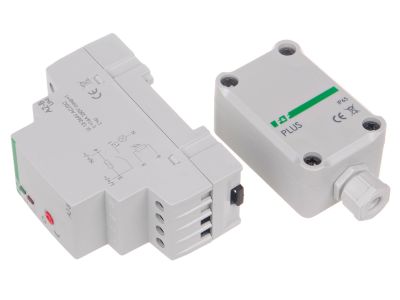

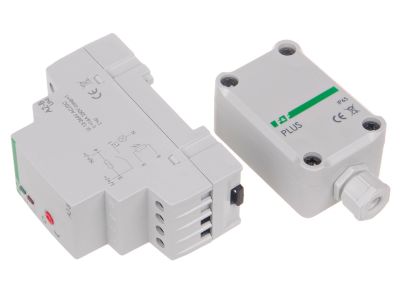

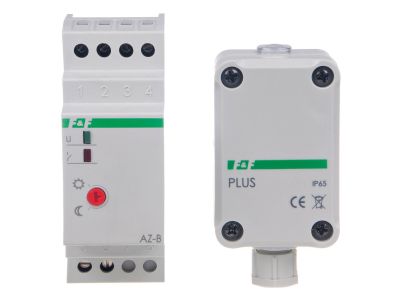

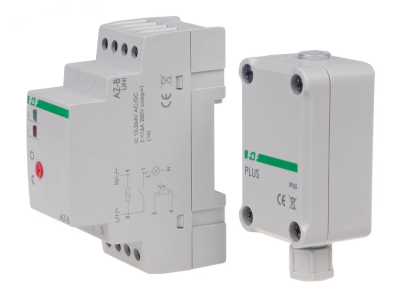

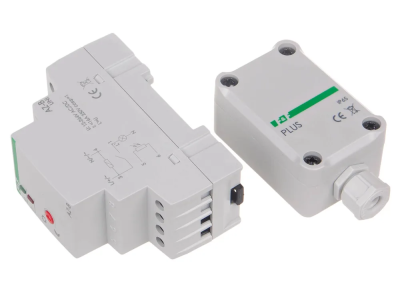

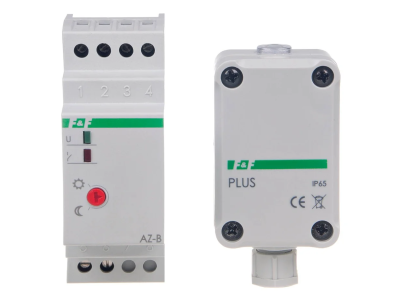

Automat zmierzchowy AZ-B-PLUS-UNI firmy AZ-PLUS to urządzenie przeznaczone do automatycznego sterowania źródłami światła oraz innymi odbiornikami energii w zależności od natężenia oświetlenia. Wyposażony w zewnętrzną sondę PLUS, przekaźnikowy element wykonawczy z zestykiem 1×NO oraz możliwość zasilania w szerokim zakresie 12÷264 V AC/DC, umożliwia bezpieczne przełączanie obciążeń do 16 A (AC-1). Dwa moduły szerokości (35 mm) ułatwiają montaż w rozdzielnicy na szynie DIN TH35.

• Regulowany próg zadziałania 2÷1000 Lx: elastyczne dostosowanie czułości do lokalnych warunków oświetleniowych – gwarantuje załączenie lub wyłączenie odbiornika przy odpowiednim poziomie zmierzchu/świtu.
• Histereza ok. 15 Lx: zapobiega szybkiemu przełączaniu w przypadku niewielkich wahań natężenia światła, zwiększając trwałość styków i stabilność pracy.
• Opóźnienie włączenia ok. 10 s i wyłączenia ok. 20 s: eliminuje fałszywe zadziałania spowodowane krótkotrwałymi zmianami oświetlenia (np. reflektory samochodów, błyskawice).
• Zewnętrzna sonda PLUS w komplecie (IP65): precyzyjny pomiar natężenia światła w docelowym punkcie, odporna na kurz i wilgoć – idealna do montażu na zewnątrz budynków.
• Niskie własne zużycie energii 0,56 W: minimalny pobór mocy w trybie czuwania, co obniża koszty eksploatacji i straty ciepła w szafie sterowniczej.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Przeznaczone do pracy w obwodach zgodnych z obowiązującymi przepisami dla instalacji elektrycznych niskiego napięcia. (W danych producenta nie podano szczegółowych numerów norm).

Zastosowanie

Automat zmierzchowy AZ-B-PLUS-UNI znajduje zastosowanie w systemach automatyki budynkowej i przestrzeni zewnętrznych, gdzie wymagane jest automatyczne sterowanie oświetleniem lub innymi odbiornikami w funkcji poziomu naturalnego światła.

• Sterowanie oświetleniem ulicznym, parkowym, reklamowym i elewacyjnym – załączanie o zmierzchu i wyłączanie o świcie.
• Automatyczne włączanie/wyłączanie tablic informacyjnych, witryn sklepowych, ogrodzeń, ciągów pieszych.
• Impulsy do styczników lub przekaźników pomocniczych dla odbiorników o wyższym prądzie (np. pompy odwadniające, wentylatory).
• Integracja z systemami sterowania budynkiem (BMS) jako czujnik zmierzchu dla sygnalizacji świetlnej lub zasilania awaryjnego.

Wskazówki Montażowe

Montaż i wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony IP20 zgodnym z typowym przeznaczeniem aparatury modułowej. Sondę zewnętrzną należy instalować w miejscu reprezentatywnym dla odbieranego światła naturalnego, z dala od źródeł ciepła i sztucznego oświetlenia. Przekrój przewodów dobierać do prądu obciążenia (zalecane do 4 mm² dla zacisków śrubowych). Moment dokręcający zacisków wynosi 0,5 Nm – należy stosować momentomierz, aby uniknąć uszkodzenia lub poluzowania połączeń.

FAQ

• Czy automat zmierzchowy ma podświetlenie lub wskaźnik LED? W danych katalogowych nie przewidziano podświetlenia. Stan pracy można monitorować na podstawie załączonego odbiornika.
• Jaki stopień ochrony ma sonda, a jaki moduł? Sonda zewnętrzna PLUS posiada stopień ochrony IP65 – odporna na warunki atmosferyczne. Moduł automatu montowany w rozdzielnicy ma standardowo IP20 (ochrona przed ciałami stałymi powyżej 12 mm).
• W jakim trybie pracuje styk (NO/NC)? Styk jest typu NO (normalnie otwarty). Przy braku oświetlenia (zmrok) przekaźnik zwierany jest i odbiornik zostaje włączony. Po osiągnięciu progu świtu styk rozwierany jest (czas wyłączenia po opóźnieniu ok. 20 s).
