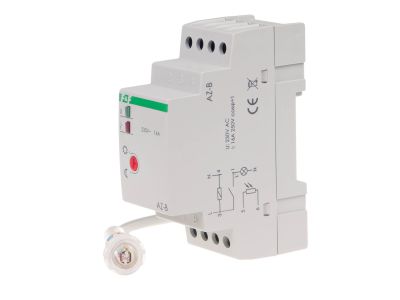

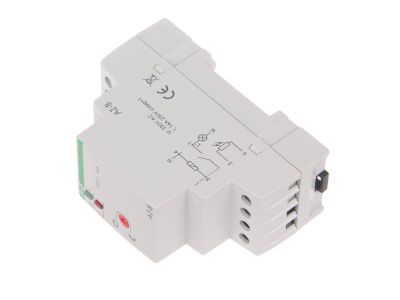

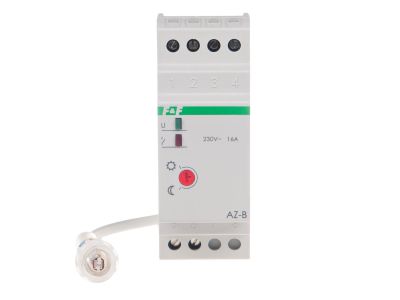

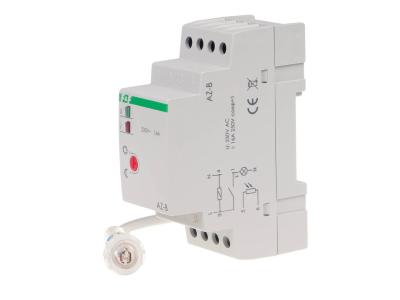

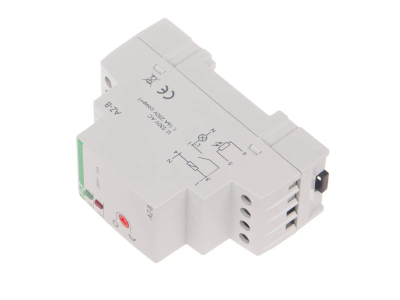

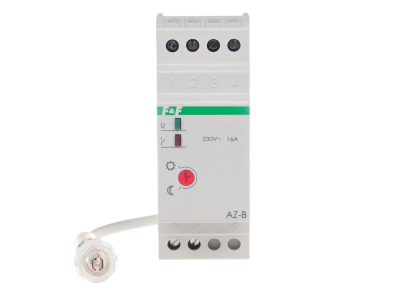

Automat zmierzchowy AZ-B 230V/16A montaż na szynie DIN z zewnętrzną sondą hermetyczną | AZ-B F&F

Opis i Kluczowe Cechy

Automat zmierzchowy AZ-B marki F&F to zaawansowane urządzenie sterujące, zaprojektowane do automatyzacji systemów oświetleniowych w oparciu o aktualne natężenie światła naturalnego. Urządzenie pracuje pod napięciem znamionowym 230 V AC, wykazując wysoką odporność na wahania sieciowe dzięki tolerancji napięcia zasilania w zakresie od -10% do +10%. Sercem automatu jest niezawodny przekaźnik o maksymalnym prądzie obciążenia wynoszącym 16 A (kategoria AC-1), co pozwala na bezpośrednie sterowanie znacznymi odbiornikami energii bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Szeroki zakres regulacji: Możliwość płynnego ustawienia progu zadziałania w przedziale od 2 do 1000 luksów pozwala na precyzyjne dostosowanie momentu załączenia oświetlenia.
• Zewnętrzna sonda hermetyczna: Dołączony element światłoczuły o średnicy 10 mm posiada stopień ochrony IP65, co gwarantuje pełną odporność na trudne warunki atmosferyczne.
• Inteligentna zwłoka czasowa: Zastosowanie opóźnienia włączenia (ok. 10 s) oraz wyłączenia (ok. 20 s) eliminuje ryzyko błędnego zadziałania urządzenia pod wpływem chwilowych zmian oświetlenia, takich jak błyskawice czy światła przejeżdżających pojazdów.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W sprawia, że urządzenie jest wyjątkowo ekonomiczne w ciągłej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Obudowa urządzenia o szerokości 2 modułów (35 mm) zapewnia stopień ochrony IP20, co jest standardem dla aparatury modułowej montowanej w rozdzielnicach. Zewnętrzna sonda o stopniu ochrony IP65 spełnia rygorystyczne normy szczelności, pozwalając na bezpieczny montaż w miejscach narażonych na bezpośrednie działanie opadów deszczu i pyłu. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C.

Zastosowanie

Automat zmierzchowy AZ-B znajduje szerokie zastosowanie w sektorze komercyjnym, przemysłowym oraz mieszkaniowym. Jest idealnym rozwiązaniem do sterowania oświetleniem ulicznym, parkingowym, ogrodowym oraz iluminacją budynków. Dzięki wysokiej obciążalności styków (16 A), świetnie sprawdza się w zarządzaniu witrynami sklepowymi, reklamami świetlnymi oraz systemami bezpieczeństwa, które wymagają aktywacji po zmroku. Precyzyjna regulacja progu zadziałania pozwala na optymalizację zużycia energii elektrycznej poprzez załączanie odbiorników tylko wtedy, gdy jest to realnie wymagane.

Wskazówki Montażowe

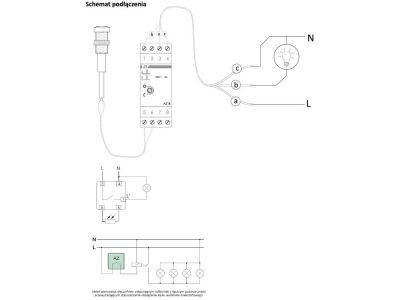

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Automat AZ-B jest przystosowany do montażu na standardowej szynie DIN (TH-35). Przyłącze elektryczne realizowane jest poprzez solidne zaciski śrubowe o przekroju do 4,0 mm², co zapewnia trwałe i bezpieczne połączenie przewodów. Zalecany moment dokręcania śrub wynosi 0,5 Nm, co chroni zaciski przed uszkodzeniem przy jednoczesnym zachowaniu optymalnego styku elektrycznego. Sondę zewnętrzną należy umieścić w miejscu o stałym dostępie do światła dziennego, unikając bezpośredniego oświetlania jej przez sterowane źródło światła, co mogłoby powodować cykliczne załączanie i wyłączanie urządzenia (tzw. oscylację).

FAQ

• Czy sonda może być wystawiona na deszcz? Tak, zewnętrzna sonda posiada stopień ochrony IP65, co oznacza pełną pyłoszczelność oraz ochronę przed strugami wody.
• Jaki jest fabryczny próg zadziałania? Urządzenie jest wstępnie ustawione na wartość około 7 luksów, jednak użytkownik może ją dowolnie zmienić w zakresie 2-1000 Lx.
• Czy urządzenie posiada separację styku? Nie, model AZ-B nie posiada separacji styku (konfiguracja 1xNO).
• Ile miejsca zajmuje automat w rozdzielnicy? Urządzenie zajmuje szerokość dwóch modułów, czyli dokładnie 35 mm na szynie DIN.
